CMS32W41x低功耗蓝牙键盘方案：电路、PCB、代码与测试案例 | 中微半导

面向轻薄键盘、折叠键盘与触控键盘，围绕 CMS32W413/CMS32W414 构建 BLE HID、矩阵扫描、电池检测与低功耗控制。本文按工程案例组织方案框图、电路逻辑、开发套件 PCB、固件框架、逻辑引脚规划、参考 BOM、低功耗状态机、编译烧录流程与验证计划。

一 方案定位

移动办公键盘需要在体积、续航和连接可靠性之间取得平衡。CMS32W41x 将 Arm Cortex-M0+ 控制内核与 BLE 无线能力集中于一颗 SoC，可承担按键矩阵扫描、HID 报告生成、无线传输、电量检测以及触摸板、显示屏和状态灯等扩展任务。

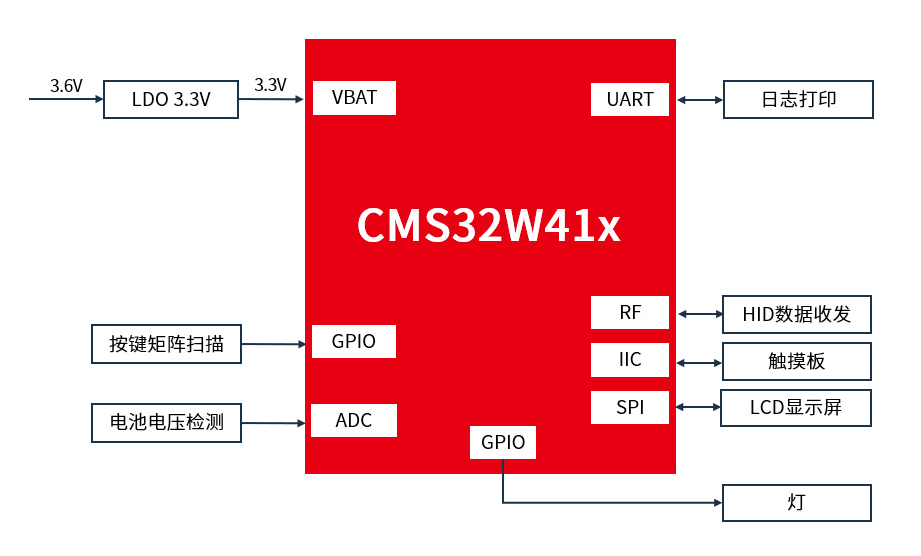

二 中微半导低功耗蓝牙键盘方案框图

官方方案框图以 CMS32W41x 为核心：3.6 V 输入经 3.3 V LDO 接入 VBAT；GPIO 连接按键矩阵，ADC 负责电池电压检测；RF 完成 HID 数据收发，IIC、SPI 和 GPIO 分别扩展触摸板、LCD 显示屏与指示灯，UART 用于日志打印。

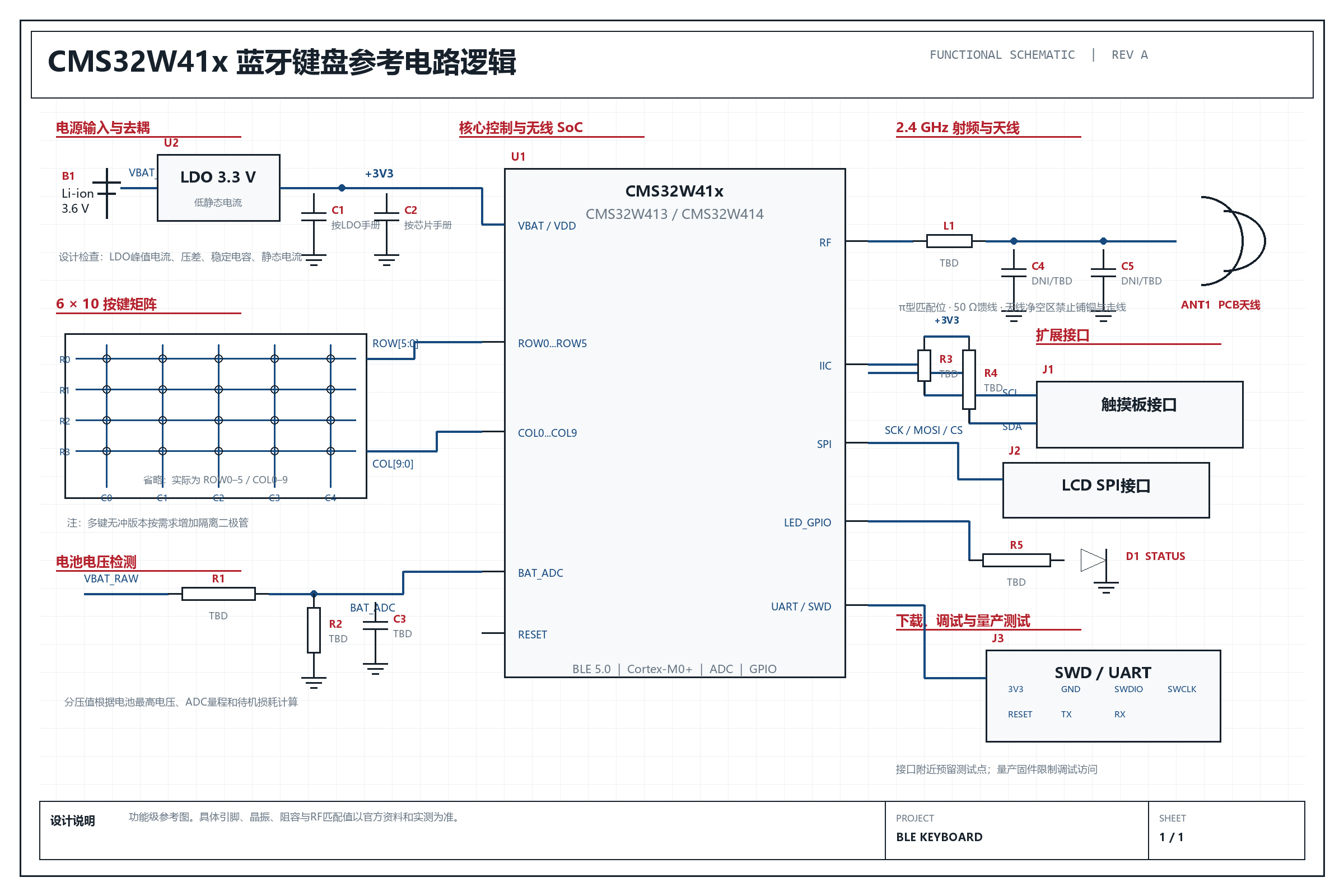

三 参考电路逻辑说明

电源与去耦

3.6 V 锂电池先进入保护与充电电路，再经 3.3 V LDO 向 VBAT/VDD 供电。LDO 输入端和输出端电容按器件手册选值，SoC 每个电源脚旁布置就近去耦电容。电源回路应短而宽，数字负载与射频部分避免共用狭长回流路径。

按键矩阵扫描

行线由 GPIO 依次输出有效电平，列线作为带上拉的输入。按键闭合后，对应行列形成导通关系；固件以固定周期扫描，并在 10–20 ms 稳定窗口后确认按下或释放。对于可能同时按下多个按键的产品，应根据无冲需求决定是否为矩阵增加隔离二极管。

电池电压采样

电池通过高阻分压接入 ADC，分压下端可并联小电容抑制噪声。为降低分压支路的长期耗电，可用 GPIO 或 MOS 管控制采样通路，仅在测量时导通。分压比例必须保证最高电池电压不会超过 ADC 输入范围。

RF 与天线

RF 引脚经预留 π 型匹配网络接入 50 Ω 馈线，再连接板载天线或外置天线座。天线应位于 PCB 边缘，天线及其前方净空区域不铺铜、不走线、不放器件。最终匹配值需要结合板材、外壳和整机环境实测调整。

扩展与调试接口

触摸板可通过 IIC 连接，SCL/SDA 配置合适的上拉；LCD 可使用 SPI，并预留 CS、DC 和 RESET 控制脚；状态灯或背光由 GPIO/PWM 驱动。SWD 和 UART 建议引出测试点，便于烧录、在线调试和量产日志检查。

四 蓝牙键盘开发套件 PCB

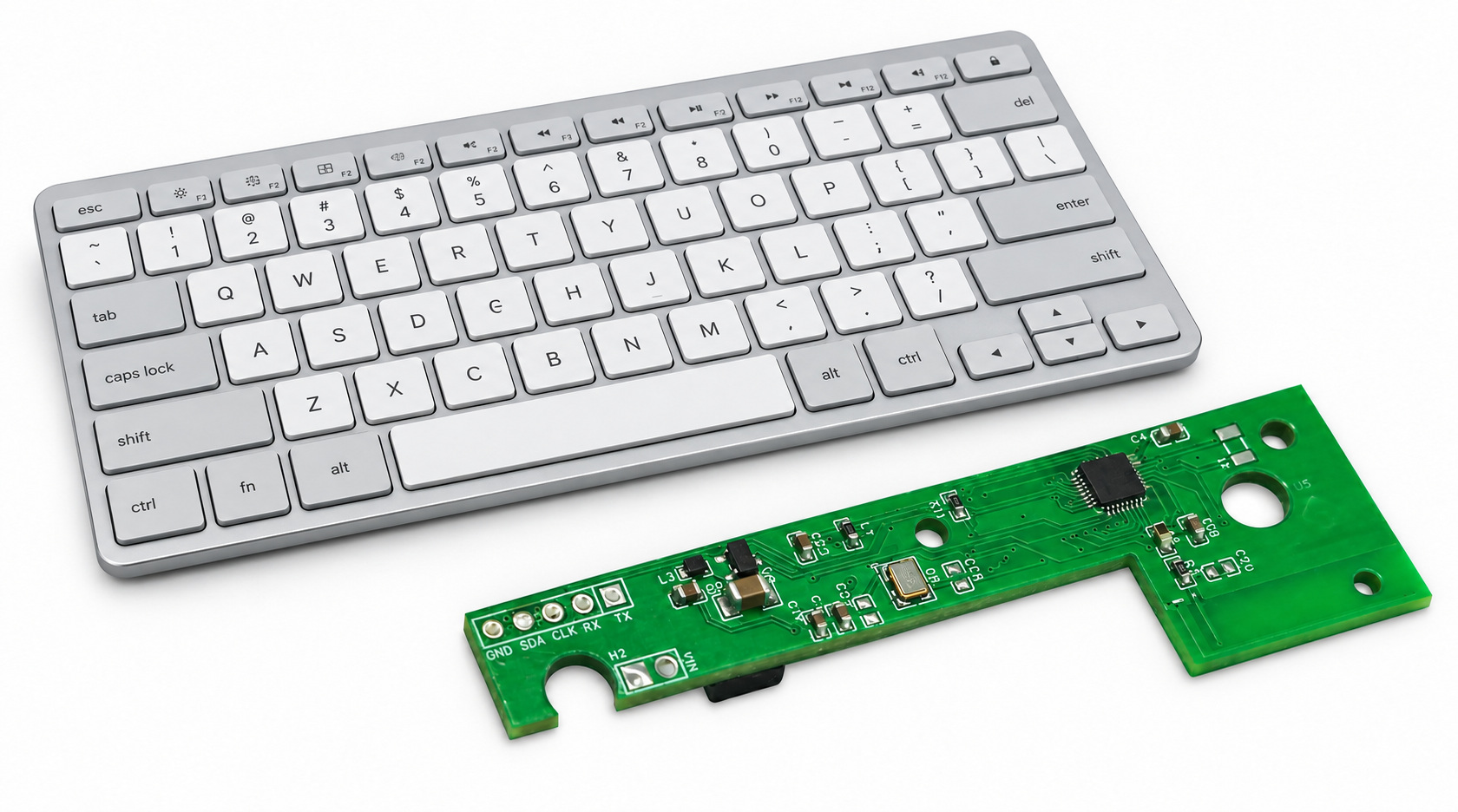

中微半导蓝牙键盘开发套件采用长条异形 PCB，右侧为加宽的主控与安装区域，板上配置主控芯片、晶振、电源器件、调试焊盘和多个结构孔位。长条板形便于贴合键盘内部的狭长空间，也让信号接口沿板边分布。实际设计应以官方开发套件资料和对应型号原理图为准。

五 固件代码参考框架

下面的 C 代码展示“矩阵扫描 → 消抖 → HID 报告 → BLE 发送 → 空闲休眠”的主流程。为了避免混淆，所有硬件和协议接口都以 board_*、ble_hid_* 适配函数表示；接入项目时，应使用中微官方 SDK 中与具体芯片、协议栈版本对应的接口实现这些函数，并补充实际键值表 keymap。

/* CMS32W41x 蓝牙键盘应用框架
 * board_* / ble_hid_* 由中微 SDK 与实际 PCB 适配层实现。
 */
#include
#include
#include

#define ROWS 6
#define COLS 10
#define DEBOUNCE_MS 12
#define IDLE_SLEEP_MS 30000U

typedef struct {
    uint8_t modifier;
    uint8_t reserved;
    uint8_t keycode[6];
} hid_keyboard_report_t;

extern void board_init(void);
extern void board_select_row(uint8_t row);
extern uint16_t board_read_columns(void);
extern void board_delay_us(uint32_t us);
extern uint32_t board_millis(void);
extern uint16_t board_battery_adc_mv(void);
extern void board_prepare_sleep(void);
extern void board_enter_deep_sleep(void);
extern bool ble_hid_connected(void);
extern bool ble_hid_send(const hid_keyboard_report_t *report);
extern void ble_process(void);
extern const uint8_t keymap[ROWS][COLS];

static uint16_t stable[ROWS];
static uint16_t candidate[ROWS];
static uint32_t changed_at[ROWS];
static uint32_t last_activity;

static void matrix_scan(uint16_t raw[ROWS])
{
    for (uint8_t row = 0; row < ROWS; ++row) {
        board_select_row(row);
        board_delay_us(30);          /* 等待 GPIO 与矩阵线稳定 */
        raw[row] = board_read_columns();
    }
}

static bool debounce_update(const uint16_t raw[ROWS], uint32_t now)
{
    bool changed = false;
    for (uint8_t row = 0; row < ROWS; ++row) {
        if (raw[row] != candidate[row]) {
            candidate[row] = raw[row];
            changed_at[row] = now;
        } else if (stable[row] != candidate[row] &&
                   now - changed_at[row] >= DEBOUNCE_MS) {
            stable[row] = candidate[row];
            changed = true;
        }
    }
    return changed;
}

static hid_keyboard_report_t build_report(void)
{
    hid_keyboard_report_t report = {0};
    uint8_t count = 0;
    for (uint8_t row = 0; row < ROWS && count < 6; ++row) {
        for (uint8_t col = 0; col < COLS && count < 6; ++col) {
            if (stable[row] & (1U << col)) {
                report.keycode[count++] = keymap[row][col];
            }
        }
    }
    return report;
}

int main(void)
{
    uint16_t raw[ROWS] = {0};
    hid_keyboard_report_t last = {0};
    board_init();
    last_activity = board_millis();

    for (;;) {
        uint32_t now = board_millis();
        matrix_scan(raw);
        if (debounce_update(raw, now)) {
            hid_keyboard_report_t current = build_report();
            if (ble_hid_connected() &&
                memcmp(¤t, &last, sizeof current) != 0 &&
                ble_hid_send(¤t)) {
                last = current;
            }
            last_activity = now;
        }
        ble_process();
        if (now - last_activity >= IDLE_SLEEP_MS) {
            board_prepare_sleep();  /* 配置矩阵按键唤醒和外设低功耗状态 */
            board_enter_deep_sleep();
            last_activity = board_millis();
        }
    }
}

示例按 6×10 矩阵设计，可覆盖最多 60 个按键并占用 16 路 GPIO，符合原文“最多 17 个 GPIO”的资源边界。若还要同时连接触摸板、LCD 或更多按键，需要调整矩阵结构、选择其他封装资源，或增加 I/O 扩展器。有效电平、GPIO 上拉、键值表、BLE 参数和睡眠唤醒源必须按实际硬件修改。

六 芯片资源与开发落地

中微半导面向该方案提供样品、开发套件、技术文档、SDK 和本地化技术支持。正式立项时，应先确定具体型号与封装，再根据官方数据手册完成引脚、电源、RF 参考设计和 SDK 版本核对，随后进行整机功耗、兼容性、射频性能、ESD 与量产测试。

七 参考项目需求与资源预算

逻辑引脚规划

此表是逻辑网络规划，不是芯片真实管脚表。没有 CMS32W413/CMS32W414 对应封装的数据手册和官方开发板原理图时，不应填写具体管脚号。

八 参考 BOM 与选型约束

正式 BOM 还应包含制造商料号、封装、精度、额定值、生命周期、替代料和成本。表中不填写未经官方资料确认的晶振频率、RF 匹配值和主控管脚，避免把参考原则误当成可投产参数。

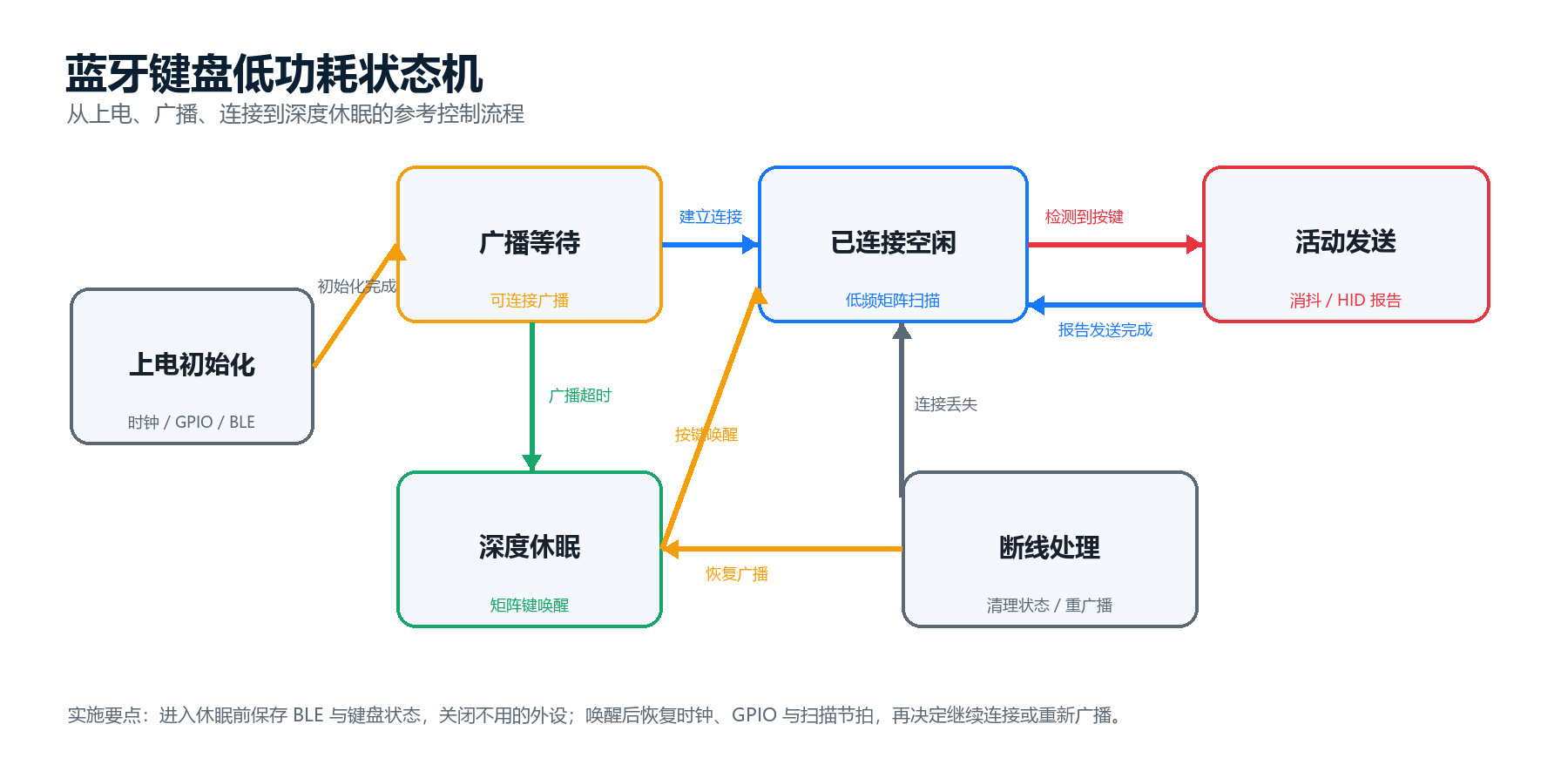

九 低功耗状态机

十 固件工程结构与编译烧录

1. 从中微半导获取与 CMS32W413/CMS32W414 对应的 SDK、编译工具链、示例工程和下载工具。
2. 以官方 BLE HID 示例为基线创建工程，记录 SDK、协议栈、编译器和芯片封装版本。
3. 根据最终原理图实现代码中的 board_* 适配层，并完成 GPIO、ADC、UART 和唤醒源配置。
4. 填写 keymap 与 HID Report Map，核对普通键、修饰键、多媒体键、按下和释放报告。
5. 连接开发套件的 SWD、GND、3V3 和 RESET，先烧录无休眠调试版本，再逐步启用低功耗。
6. 量产固件关闭高频日志，固定版本号、校验值、烧录地址和配置区保护策略。

目前页面无法给出真实 SDK 工程名称、下载器型号、Flash 地址和官方 API，因为原软文未包含这些资料。取得官方 SDK 后，应把占位适配函数替换为真实接口，并用一次完整编译和开发板烧录结果作为工程基线。

十一 验证计划与测试记录

十二 工程交付清单与当前边界

因此，这份页面现在可以作为立项评审、方案讲解和开发任务拆分的参考工程案例；在取得官方数据手册、开发板原理图与 SDK，并补齐真实测试数据之前，它仍不能直接用于 PCB 投产。

技术指标及方案框图来源：中微半导低功耗蓝牙键盘方案。量产设计请以 CMS32W413/CMS32W414 数据手册、官方原理图及匹配的 SDK 为准。
