中微CMS32M5533锂电电钻方案 + CMS8S3680电源控制系统 ——两块板子的完整接线、调试与踩坑记录
分享中微半导体CMS32M5533(ARM M0)锂电无刷电钻驱动方案与CMS8S3680(51核)四路智能电源控制系统的项目实战。涵盖引脚分配、关键参数配置、FOC调试、ADC基准漂移、I2C上拉、烧录脚复用等踩坑记录,附选型建议与成本对比。适合电机控制、电源设计工程师参考。
中微CMS32M5533锂电电钻方案 + CMS8S3680电源控制系统
——两块板子的完整接线、调试与踩坑记录
前阵子手头两个项目挨着做,一个锂电无刷电钻,一个多路输出智能电源。主控都用了中微半导体的片子,一个32位ARM核,一个8位51核,方案思路完全不同。把实际接线、配置参数和调试中遇到的坑记下来,给做类似项目的同行当个参考。

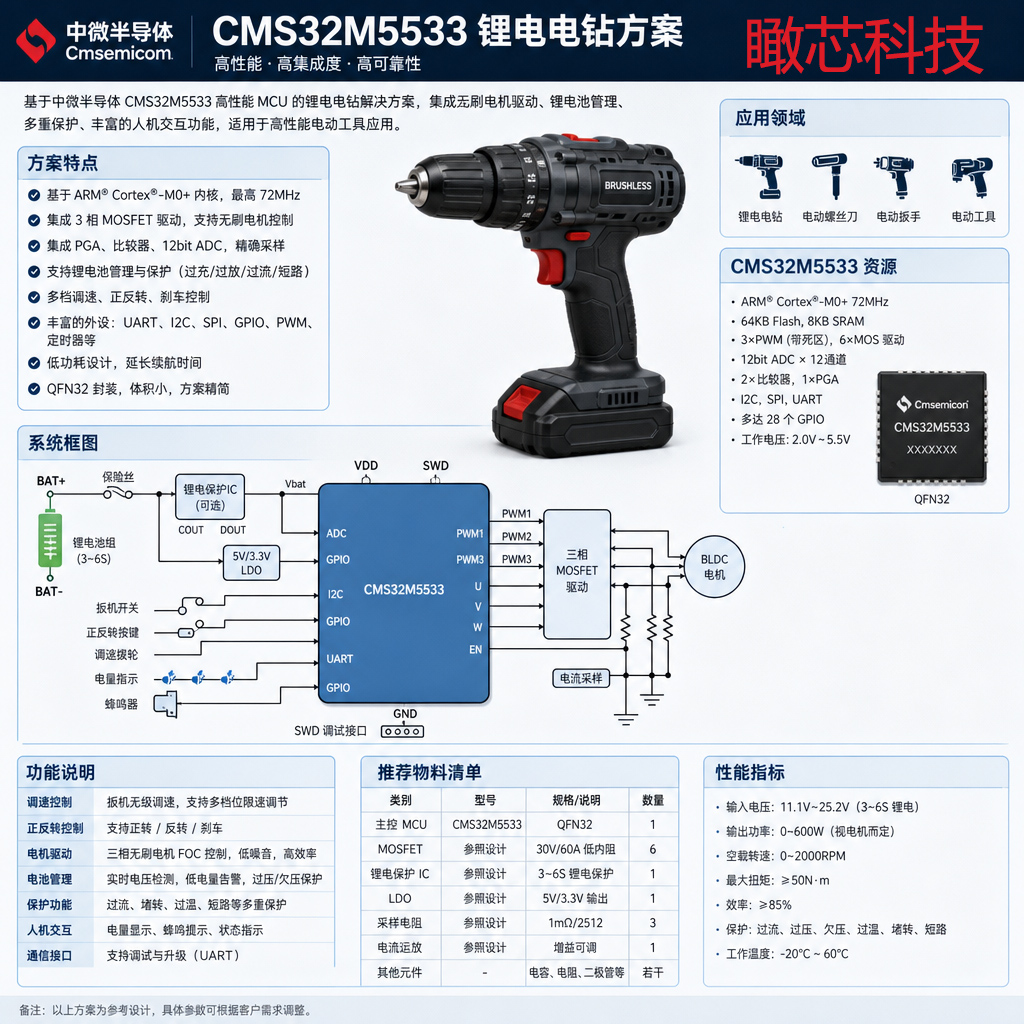

第一个项目:CMS32M5533 无刷锂电电钻驱动板
项目背景
客户原来用的是STM32F030C8T6加外置LM358运放方案。去年ST涨价又缺货,客户让换国产替代。对比了几家——GD32、AT32、APM32,最后定了中微CMS32M5533L048。
理由有三条:一是封装LQFP48直接替换,Layout改动最小;二是内部集成2路运放和比较器,省掉LM358;三是内置硬件除法器和除法开方单元,做FOC矢量运算不用占用CPU太久。
芯片基本规格
电机驱动部分接线
主控与驱动侧的引脚连接:
驱动芯片用FD6288,三相半桥驱动,自带死区和欠压保护。MCU的PWM输出到FD6288之间串了33Ω电阻,实测能有效抑制PWM边沿振荡。
MOS管选的是NCE3080K(80V/30A,TO-252封装),每个半桥用2颗并联,一共6颗。并联的好处是导通内阻更低、散热更好,但栅极驱动电流要够大,否则开关损耗反而增加。
采样电阻用的锰铜电阻,阻值0.005Ω,每相一颗,放在MOS管源极和地之间。采样信号经过内置运放放大后进ADC。
关键参数配置
- PWM频率:16kHz。试过20kHz,噪音小但MOS管开关损耗偏大;试过12kHz,效率高但能听到电机啸叫。16kHz是平衡点。
- 死区时间:1μs。FD6288内部也有死区设置,MCU端设1μs,驱动芯片端设0.5μs,双层保险。
- 电流环频率:8kHz。跟PWM频率1:2的关系,电流环在一个PWM周期内更新两次。
- 速度环频率:1kHz。速度环响应不需要太快,1kHz够了。
- ADC采样触发:PWM中心对齐模式。在PWM计数器的中点触发ADC,正好避开MOS管开关产生的噪声窗口。
实际跑起来的效果:800W角磨机方案,负载从空载到满载,电流波形干净,没有明显的换相尖峰。电钻方案的起步扭矩够大,带载堵转保护能准确触发。
CMS32M5533的VREF+脚默认接内部基准电压。手册上写的是1.2V基准,实际测下来随温度和供电电压会有±2%的漂移。
做恒功率输出的时候,因为ADC基准漂了,采样值不准,恒功率环路一直在调节,输出功率忽高忽低。查了两天才定位到这个问题。
解决办法:VREF+脚外部接TL431基准源,或者直接从3.3V供电分压做参考。改版后恒功率输出稳定在±1%以内。
第二个项目:CMS8S3680 四路输出智能电源控制板
项目背景
客户要做一款多路智能电源,要求:输入24V DC,输出12V/3A、5V/2A、3.3V/2A各一路,加一路可调1.2V~12V/2A。每路都要能监控电压电流,有过压过流保护,通过UART上报运行状态。
板子尺寸定在60×80mm,要在这么小块板子上放下4路DC-DC模块、采样电阻、MOS管、保护电路、MCU和通讯接口,空间非常紧张。
选CMS8S3680的原因就一个——引脚全映射。
常规51单片机最大的问题就是外设引脚位置固定。串口固定在P3.0/P3.1,外部中断固定在P3.2/P3.3,PWM固定在几个特定IO上。画电源板的时候走线经常要为了绕到某个固定引脚而绕一大圈。
CMS8S3680没有这个限制——包括烧录脚在内的全部IO都可以自由配置成任意功能。画PCB的时候哪个引脚离走线近,就配成什么功能。
芯片基本规格
实际引脚分配
这块板子的引脚分配完全跟着PCB走线走的,而不是功能需求:
每种输出各留了一个IO做ON/OFF控制,还有一个IO接温度传感器(NTC,检测板子温度)。
这样配下来,走线全部是直的,没有一根交叉绕线。如果用普通51单片机,至少要有3根线得绕到板子另一面去,Layout要多花半天。
采样与保护电路
每路电流采样用的0.01Ω(10mΩ)取样电阻,通过外部运放放大50倍后进ADC。算下来分辨率2mA,对于电源监控完全够用。
电压采样直接用电阻分压进ADC,分压比例按每路输出电压算好,保证ADC输入电压不超过2.5V(内部基准)。
过流保护硬件上用了比较器+参考电压的方式。每路过流阈值独立设定,超过阈值直接关PWM,响应时间在微秒级别。MCU检测到过流中断后记录故障状态。
实际调试中遇到的问题
一开始用了4.7kΩ上拉,通讯不太稳定,偶尔应答不到。换到2.2kΩ后问题解决。原因是I2C总线上还挂了其他器件,总电容超标了。
8路ADC连续采样时,前一通道采样的保持电容没有完全放完,会影响下一通道的结果。解决办法是在每两次采样之间加20μs延迟,或者在ADC初始化时把采样时间设长。
CMS8S3680的烧录脚默认在P3.0/P3.1,我把它们映射成I2C功能了。烧录程序的时候必须先按住复位键再连烧录器,否则烧录器识别不到芯片。后来加了一个跳线,调试模式断开I2C,量产模式断开烧录口。
两套方案的选型建议
- 做电机控制类的产品——电动工具、风扇、水泵、压缩机、无人机电调——选CMS32M5533。ARM核算力够,内置运放省成本,硬件除法器做FOC运算效率高。
- 做电源控制类的产品——多路输出电源、充电器、BMS从控、工业传感器——选CMS8S3680。引脚全映射功能在走线紧张的板子上特别实用,价格比ARM核便宜,51内核上手门槛低。
烧录工具
- CMS32M5533:SWD接口(PA13/PA14),兼容J-Link、DAP-Link、CMS-ICE。不能用ST-Link。
- CMS8S3680:专用烧录器CMS-Writer8或SC-Writer。烧录口P3.0/P3.1,可映射到其他位置。
成本对比
CMS32M5533方案(含MCU+驱动+MOS),批量成本比STM32F030+LM358方案低20%左右。CMS8S3680方案,单价在2元以内(视封装和量级),做成本敏感型产品很合适。
供货方面,中微半导体现货渠道比较稳定,不像ST那样大起大落。这两个型号都能从代理商拿到现货,交期4-6周。
总的说来,选芯片这事没有万能药。需要什么就问中微代理商要样品测试,两个方案各有各的擅长。碰到选型卡住的时候,回来翻翻这篇笔记,看看你的应用场景更接近哪个。
本文记录于2026年7月,基于实际项目调试整理。硬件设计及参数请以最新数据手册为准。
