中微半导体BAT32A237汽车氛围灯方案：LIN自动寻址与RGB控制案例

BAT32A237汽车氛围灯方案以Arm Cortex-M0+ MCU为控制核心，通过LIN总线与车辆控制端通信。MCU利用GPIO控制上拉和恒流源电路，通过采样电阻、电流放大及12-bit ADCB获得检测结果，再结合软件实现LIN节点自动寻址；三路高精度PWM经过驱动电路控制RGB灯的颜色和亮度。

这套方案适用于车门、仪表台和中控区域分布多个灯光节点的汽车座舱。相同硬件安装到不同位置后，可以根据节点所在位置自动分配地址，从而减少专用料号，简化仓储、装配和售后管理。

具体案例：新能源SUV六节点座舱氛围灯

晚上十点，车主带着孩子走近一辆新能源SUV。车辆解锁后，主驾门板上的蓝色灯带率先亮起，随后仪表台、副驾门板和后排灯带依次点亮，形成一条从前排向后排延伸的迎宾光带。进入座舱后，灯光逐渐过渡为柔和的暖白色；车辆切换至运动模式，六个区域又同步变成红色。

这辆SUV在主驾门、副驾门、左右后门、仪表台和中控区域设置了六个氛围灯节点。项目需要解决的关键问题不只是让RGB灯变色，而是让六个外观相同的灯控模块准确识别自己的安装位置。

如果不同位置分别使用固定地址、不同程序和不同物料编号，供应商就要生产多种控制板，整车厂也要分别仓储和配送。一旦装配人员拿错模块，迎宾灯光的点亮顺序便可能发生错误。

工程团队因此采用以BAT32A237为核心的汽车氛围灯方案，让六个位置使用相同的控制模块。模块完成装车并接入LIN总线后，再根据其在线束中的位置自动获得节点地址。

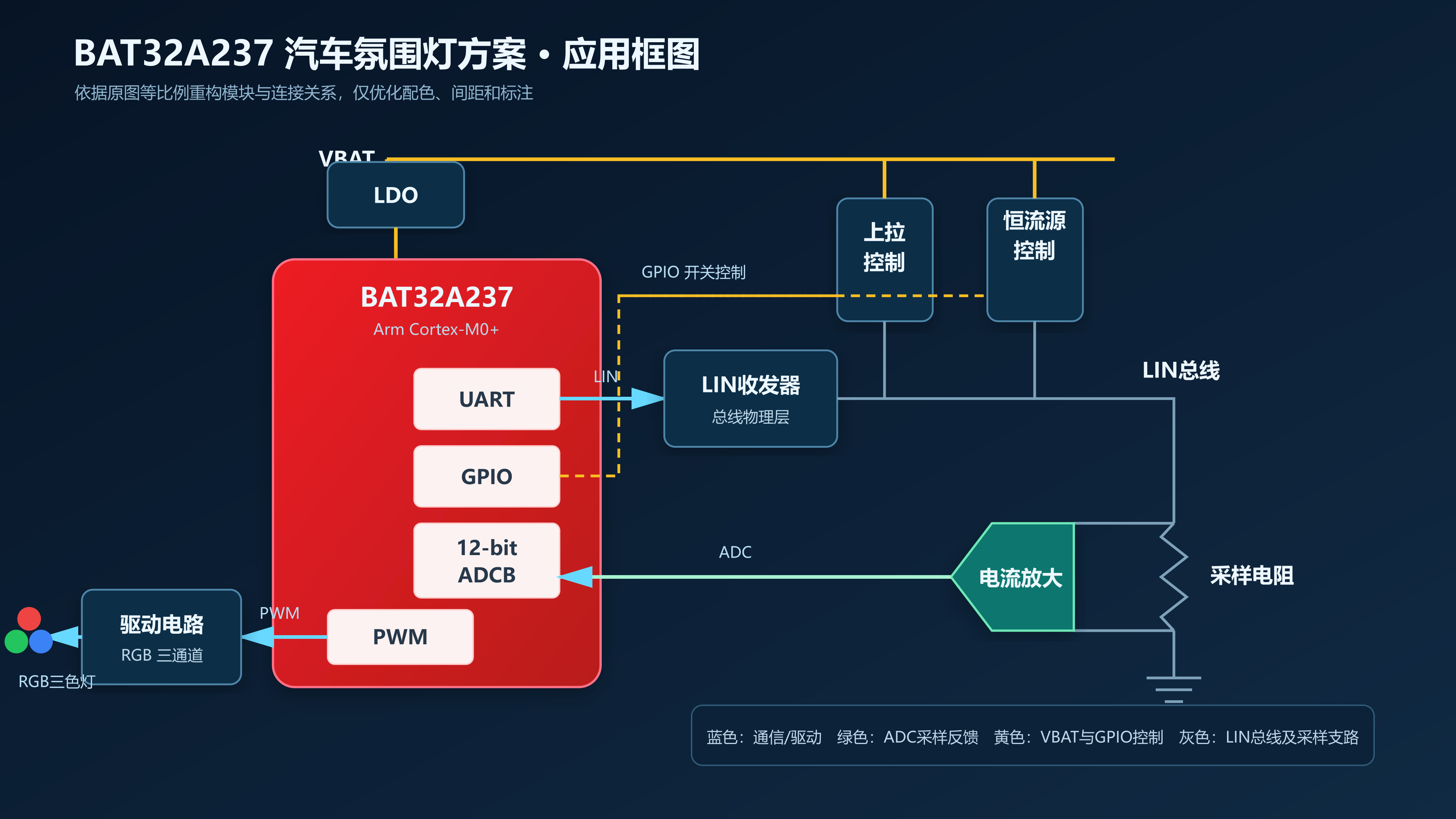

BAT32A237汽车氛围灯应用框图

应用框图由供电、LIN通信、自动寻址、电流采样和RGB灯光输出五条功能链路组成：

• 供电链路：车载VBAT经过LDO稳压，为BAT32A237提供稳定电源。
• 通信链路：BAT32A237的UART连接LIN收发器，LIN收发器再接入LIN总线。
• 寻址控制链路：GPIO控制上拉电路和恒流源电路，两路电路与VBAT及LIN总线连接。
• 电流采样链路：电流放大电路检测采样电阻两端的信号，并将放大结果送入12-bit ADCB。
• 灯光输出链路：BAT32A237输出高精度PWM，经过外部驱动电路控制RGB三色灯。

LIN自动寻址是如何完成的？

整车首次上电时，车辆控制端启动节点寻址流程。BAT32A237按照设定时序切换GPIO，使上拉控制和恒流源控制电路进入相应状态。采样电阻将LIN支路中的电流变化转换为电压差，跨接在采样电阻两端的电流放大电路负责提取并放大检测信号，再将模拟信号送入BAT32A237内部的12-bit ADCB。

MCU对ADC结果进行多次采样和平均，再将采样值与量产标定区间比较，由软件判断当前节点在链路中的相对位置并分配地址。同一块灯控板安装在主驾门时可以获得主驾节点地址，安装在右后门时则获得右后门节点地址。

因此，LIN自动寻址并不是简单地在软件中写入固定地址，而是由GPIO开关控制、上拉电路、恒流源、采样电阻、电流放大、12-bit ADCB和软件算法共同完成。

核心代码：ADC采样与节点自动寻址

下面的参考代码对应框图中的GPIO控制、恒流源、上拉电路、电流采样和ADCB处理过程。量产时应根据真实线束、电阻误差、温度和EMC测试结果标定地址区间。

bool ambient_auto_address(const address_band_t *calibration,
                          size_t calibration_count)
{
    uint8_t detected_address;

    /* GPIO控制框图中的上拉和恒流源通路。 */
    hal_pullup_control(true);
    hal_current_source_control(true);

    /* 12-bit ADCB读取电流放大电路输出。 */
    const uint16_t sample = adc_read_average();

    hal_current_source_control(false);
    hal_pullup_control(false);

    if (!address_from_sample(sample, calibration,
                             calibration_count,
                             &detected_address)) {
        return false;
    }

    g_node_address = detected_address;
    hal_store_node_address(g_node_address);
    g_state = NODE_ACTIVE;
    return true;
}

这段逻辑包含三个必要的工程保护点：ADC多次采样、标定区间判断和越界失败处理。当采样值不在有效区间时，节点保持未寻址状态，避免错误地址造成灯光位置混乱。

一条LIN指令如何变成迎宾光带？

完成地址分配后，六个节点可以在同一条LIN总线上被分别控制。车主按下解锁键时，车辆控制端发送迎宾模式命令。LIN收发器接收总线信号，将其转换为BAT32A237能够处理的逻辑电平，再通过UART送入MCU。

BAT32A237解析报文中的节点地址、目标颜色、亮度和渐变时间，判断当前模块是否需要执行动作。主驾节点收到蓝色渐亮指令后，通过PWM端口输出控制信号。外部驱动电路根据三路PWM占空比分别调节红、绿、蓝通道，使灯带呈现目标颜色。

随后，仪表台、副驾和后排节点按照各自地址依次响应。因为每个模块都拥有与安装位置对应的地址，所以车辆控制端能够让灯光按照空间顺序流动，而不是让全车灯带同时突然点亮。

核心代码：LIN灯光命令解析

void ambient_on_lin_frame(const uint8_t frame[8])
{
    enum { CMD_SET_RGB = 0x10, CMD_SLEEP = 0x20 };
    const uint8_t destination = frame[0];
    const uint8_t command = frame[1];
    const bool is_broadcast = (destination == 0xFFu);

    if (!is_broadcast && destination != g_node_address) {
        return;
    }

    if (command == CMD_SET_RGB && g_state == NODE_ACTIVE) {
        const rgb_command_t rgb = {
            .red = frame[2],
            .green = frame[3],
            .blue = frame[4],
            .fade_ms = (uint16_t)frame[5] |
                       ((uint16_t)frame[6] << 8)
        };
        start_rgb_fade(&rgb);
    } else if (command == CMD_SLEEP) {
        const rgb_command_t off = {0u, 0u, 0u, 200u};
        start_rgb_fade(&off);
        g_state = NODE_SLEEP;
    }
}

RGB三色灯如何实现平滑渐变？

车辆进入运动模式时，控制端向节点发送新的颜色参数。BAT32A237在起始颜色和目标颜色之间进行插值，再分别更新红、绿、蓝三路PWM占空比，使各区域平滑过渡为红色。若需要呼吸、渐变或多彩循环效果，MCU只需持续更新PWM参数，无需改变硬件连接。

核心代码：RGB插值与PWM输出

static void update_rgb_output(void)
{
    const uint32_t elapsed = hal_millis() - g_fade_started_ms;

    g_current.red = interpolate_u8(g_start.red, g_target.red,
                                   elapsed, g_target.fade_ms);
    g_current.green = interpolate_u8(g_start.green, g_target.green,
                                     elapsed, g_target.fade_ms);
    g_current.blue = interpolate_u8(g_start.blue, g_target.blue,
                                    elapsed, g_target.fade_ms);

    hal_pwm_write_rgb(pwm_from_u8(g_current.red),
                      pwm_from_u8(g_current.green),
                      pwm_from_u8(g_current.blue));
}

实际项目可以使用经过光学标定的查找表代替简单映射，以补偿LED批次差异、人眼亮度感知差异以及不同内饰材料带来的反射变化。

休眠唤醒如何降低汽车氛围灯功耗？

车辆锁止后，控制端通过LIN总线通知各节点关闭RGB输出并进入休眠。节点先将PWM输出平滑降为零，再使LIN收发器和MCU进入低功耗状态，同时保留LIN唤醒条件，减少车辆长时间停放时对蓄电池的消耗。

车主再次解锁车辆时，LIN总线活动唤醒节点。系统恢复UART通信和PWM输出，并根据已分配的节点地址重新执行主驾先亮、仪表台跟随、后排渐亮的迎宾动画。

核心代码：休眠与LIN唤醒

void ambient_process(void)
{
    update_rgb_output();

    if (g_state == NODE_SLEEP &&
        g_current.red == 0u &&
        g_current.green == 0u &&
        g_current.blue == 0u) {
        hal_lin_transceiver_sleep(true);
        hal_enter_stop_mode();

        /* LIN唤醒后从此处继续运行。 */
        hal_lin_transceiver_sleep(false);
        g_state = NODE_ACTIVE;
    }
}

BAT32A237汽车氛围灯方案的应用价值

• 模块通用化：主驾、副驾、后排和仪表台可以使用相同硬件。
• 简化装配：模块安装后自动获得位置地址，减少专用物料编号。
• 降低错装风险：生产线不必反复区分不同位置的专用控制模块。
• 支持分区控制：各节点拥有独立地址，可以实现迎宾流水和区域提醒。
• 精确调节灯光：三路高精度PWM分别控制红、绿、蓝通道。
• 降低静态功耗：LIN通信支持休眠和唤醒。
• 面向汽车环境：BAT32A237可靠性标准参考AEC-Q100 Grade 1。

常见问题

BAT32A237汽车氛围灯方案为什么需要自动寻址？

自动寻址可以让相同灯控模块在安装后获得与位置对应的节点地址，避免为主驾、副驾和后排分别准备不同硬件或预先烧录不同地址。

LIN自动寻址使用了哪些硬件模块？

主要包括BAT32A237 GPIO、上拉控制、恒流源控制、LIN采样支路、采样电阻、电流放大电路和12-bit ADCB，软件根据采样结果完成节点位置判断与地址分配。

BAT32A237如何控制RGB三色灯？

BAT32A237输出三路高精度PWM，经外部驱动电路分别控制红、绿、蓝通道。改变三路PWM占空比即可混合不同颜色并调节亮度。

参考代码可以直接用于量产吗？

不可以直接用于量产。示例代码用于展示核心控制结构，具体项目仍需适配BAT32A237官方SDK、LIN协议栈、中断、看门狗和故障诊断，并根据线束、电阻误差、温度及EMC测试结果标定自动寻址阈值。

结语

BAT32A237汽车氛围灯方案将LIN通信、休眠唤醒、电流检测、软件自动寻址和RGB PWM调光组合在一套清晰的硬件架构中。在六节点新能源SUV案例中，相同模块可以安装到不同区域并自动获得位置身份，既支持迎宾流水、多彩渐变和驾驶模式联动，也能减少物料种类并简化装配管理。

车主看到的是一条灯带从主驾门板缓缓流向整个座舱；系统背后完成的，则是VBAT供电、LDO稳压、LIN通信、上拉与恒流源控制、电流采样、软件寻址以及RGB PWM驱动之间的一次完整协作。

案例说明：本文以某新能源SUV六节点座舱为典型工程场景，用于说明BAT32A237汽车氛围灯方案的工作过程，不代表中微半导公开披露的具体量产车型。文中代码为基于应用框图编写的硬件抽象层参考实现，不包含或替代BAT32A237官方SDK、数据手册及量产验证。
