这不是用“FOC”“车规”等关键词拼接的概念稿。本文以中微半导英文官网公开的 FOC Automotive Water Pump Solution 为可追溯案例，重新组织为工程开发人员可审阅的设计说明：先区分已公开的事实与必须自行确认的实现细节，再给出单分流功率结构、采样时序逻辑和一段原创的 C 语言快速环框架。

1. 可复核的公开案例：它实际公开了什么

中微半导英文官网将该项目定义为 FOC 汽车水泵方案：以 Arm Cortex-M0+ 内核的 BAT32A237 和 CMSA6164 电机驱动芯片构成，服务发动机冷却和电池包冷却场景。页面给出的公开边界是 45–150W、12V/24V、500–20,000rpm、单分流、无感 FOC，并列出过欠压、过流、堵转、缺相及启动等保护/控制目标。

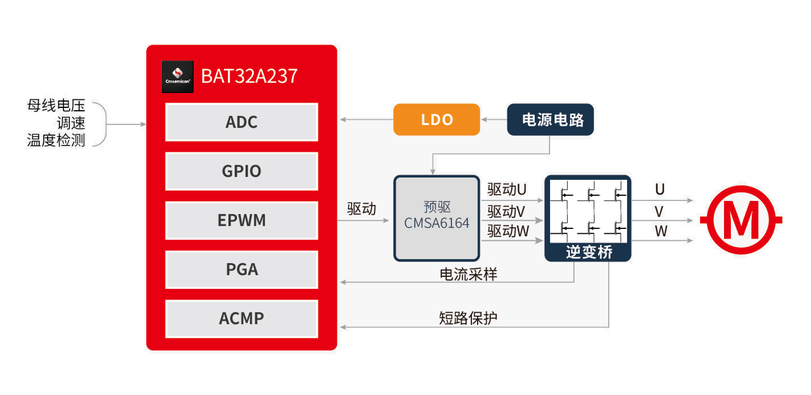

图 1：公开方案系统框图。图中可见 BAT32A237 的 ADC、GPIO、EPWM、PGA、ACMP，与预驱动、U/V/W 三相逆变桥、电流采样及短路保护的关系。来源：中微半导公开水泵方案图。

2. 从系统框图到可布板的功率结构

公开图讲清了功能分工，却没有给出元件级连接。下面的结构图把它翻译成可用于原理图评审的功率链路。它刻意不虚构电阻、电容或 MOSFET 型号：这些数值必须从电机峰值相电流、驱动器数据手册、开关频率、热仿真和车辆瞬态试验中求得。

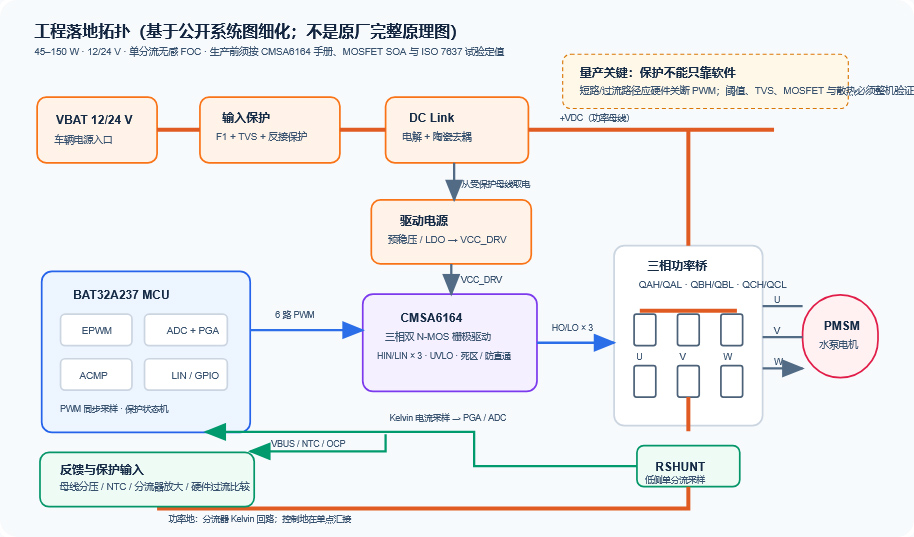

图 2：原创工程落地拓扑。它用于解释走线、采样和保护关系。

2.1 PCB 分区示意：把电流路径和采样路径分开

这张原创 PCB 配图对应图 2 的结构，而不是一张“看起来像电路板”的装饰图。高电流区域被放在电池输入、DC-link、三相功率桥和 U/V/W 输出之间；MCU、模拟采样和通信器件置于相对安静的控制区；分流器位于低侧回流路径并尽量以 Kelvin 连接送往采样前端。这样做的目标是缩短开关大电流环路、避免功率回流污染 ADC 参考地，并让栅极驱动器贴近 MOSFET 栅极网络。

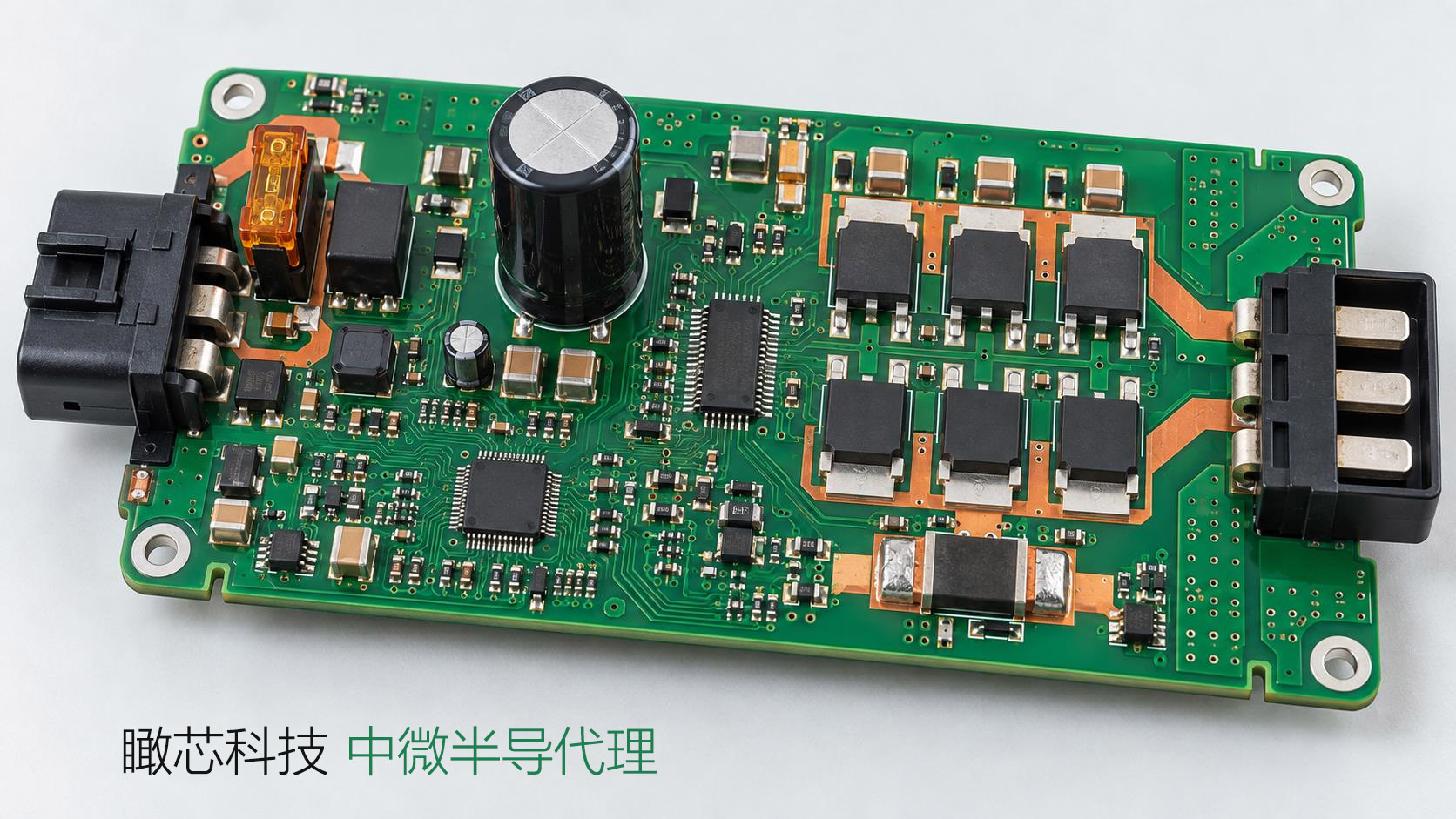

图 3：原创 PCB 实物风格布局示意（JPG）。左侧为受保护 VBAT 输入、保险与 DC-link；中部是 MCU/模拟控制区；右侧为六只功率 MOSFET 的三相桥和 U/V/W 输出；下方低阻元件位置表示低侧单分流采样路径。

2.2 供电与保护：先让系统在汽车电源上存活

输入不是“12V/24V 直接接逆变桥”这么简单。VBAT 入口至少需要保险、浪涌钳位、反接保护和 DC-link 去耦的完整策略；控制电源与栅极驱动电源应来自受保护母线。驱动器供电电压必须落在已核对的器件范围内，不能从“12V 系统”直接推断其 VCC 定值。

• TVS 选型：按实际供电等级、允许箝位电压、脉冲能量和车型瞬态测试要求选择；24V 平台绝不可沿用 12V 的器件定值。
• DC-link：大电容负责较低频的母线能量支撑，陶瓷电容贴近功率桥抑制高频回路电感。两者不能相互替代。
• 地策略：分流器 Kelvin 回路直接回到采样前端；功率回流不应穿过 MCU/模拟地。控制地与功率地采用可审查的单点汇接。

2.3 三相桥和 CMSA6164：PWM 只是开始，关断才是底线

公开的 CMS6164 产品页描述其为面向双 N-MOS 或 IGBT 桥的三相高速栅极驱动器，列出 8–20V 驱动电源范围、内置欠压保护、310ns 内置死区和防直通功能。对于水泵的六个 MOSFET，MCU 应产生三组互补 PWM，且应由同一 PWM 外设产生，避免软件逐边沿翻转 GPIO。

短路保护不要只靠 ADC 中断：分流信号还应进入硬件比较链路或经独立硬件比较器形成紧急关断条件。软件负责记录故障、等待母线稳定、限制重试次数和通过 LIN 上报；硬件负责在 CPU 来不及响应前停止脉冲。

2.4 一个分流器如何得到三相电流

三相电流始终满足 i_a + i_b + i_c = 0。在 SVPWM 的两个有效矢量窗口中，DC-link 分流器会分别看到特定相电流或其负值。例如扇区 1 使用 V1=100 和 V2=110，两个样本可对应 i_a 与 −i_c，第三相由电流和为零求出。若有效窗口太短，样本受开关噪声或死区影响，应标记为无效，而不是把错误数据送入 PI 环。

3. 单分流无感 FOC 的软件分层

对 48MHz、带 EPWM/ADC/PGA/ACMP 的 MCU，最稳妥的分工是“硬件定时、PWM 同步快环、较慢状态机”。BAT32A237 产品页明确列出了 ADC、PGA、比较器、LIN 和事件联动资源；这些资源正好对应采样、保护、通信和调度需求。

3.1 启动为何需要状态机

无感算法在静止时没有反电动势可观测，因此不可一上电就信任估算角。一个可验证的状态流程是：自检 → 转子预定位 → 限流开环爬升 → 观测器锁定确认 → 闭环 FOC。如果锁定超时、母线不足、相电流异常或转速未建立，应关断并进入受限重试/锁存故障，而不是无穷重启。

4. 核心代码：PWM 同步单分流 FOC 快速环

下面截取的是本文配套的原创 C 参考框架。它实现了最容易被文字带过、却决定方案成败的部分：按 SVM 扇区重构单分流电流、在 PWM 同步 ADC 中断中完成 dq 电流环，并在采样窗连续无效或硬件故障时立刻停止 PWM。完整源码可下载：bat32a237-cmsa6164-foc-core.c。

static bool reconstruct_abc(const dc_samples_t s, uint8_t sector,
                            q15_t *ia, q15_t *ib, q15_t *ic)
{
    if (!s.valid) return false;
    switch (sector) {
    case 1: *ia = s.first;  *ic = -s.second; *ib = -(*ia + *ic); break; // V1,V2
    case 2: *ic = -s.first; *ib = s.second;  *ia = -(*ib + *ic); break; // V2,V3
    case 3: *ib = s.first;  *ia = -s.second; *ic = -(*ia + *ib); break; // V3,V4
    case 4: *ia = -s.first; *ic = s.second;  *ib = -(*ia + *ic); break; // V4,V5
    case 5: *ic = s.first;  *ib = -s.second; *ia = -(*ib + *ic); break; // V5,V6
    case 6: *ib = -s.first; *ia = s.second;  *ic = -(*ia + *ib); break; // V6,V1
    default: return false;
    }
    return true;
}

void BAT32_FOC_AdcPwmISR(void)
{
    if (BAT32_HardwareFaultActive()) {
        g_foc.state = PUMP_FAULT;
        BAT32_EPWM_ForceAllLow();
        return;
    }
    dc_samples_t s = BAT32_ReadTwoPwmSynchronousShuntSamples();
    if (!reconstruct_abc(s, g_foc.svm_sector, &g_foc.ia, &g_foc.ib, &g_foc.ic)) {
        if (++g_foc.invalid_sample_count > 3) BAT32_EPWM_ForceAllLow();
        return;
    }
    clarke_park(&g_foc);                    // ia,ib,ic → id,iq
    g_foc.vd = pi_step(&g_foc.id_pi, 0, g_foc.id);
    g_foc.vq = pi_step(&g_foc.iq_pi, g_foc.iq_ref, g_foc.iq);
    sensorless_observer_step(&g_foc);      // 经电机参数标定的 SMO/PLL
    inverse_park_and_svpwm(&g_foc);         // vd,vq → 下一 PWM 周期
}

这段代码还差什么，才谈得上上车？

• 寄存器绑定：把 BAT32_* 包装函数换为已审核版本的 BAT32A237 Device Pack/驱动代码，并把 ADC 触发点锁到实际 EPWM 时基。
• 观测器标定：无感 SMO/PLL 或其他观测器必须按电机 R、L、反电动势常数、采样频率和水泵负载调参。文中不以一个黑盒函数伪装成“通用可跑算法”。
• 采样窗管理：低调制度、过调制、死区补偿、ADC 保持时间和放大器建立时间都会影响 s.valid；这要用示波器和电流探头闭环验证。
• 功能安全：故障阈值、诊断覆盖率、降级策略、重启限制与故障码需按目标项目的安全目标和 DVP 定义。

5. 参数起点与验证清单

5.1 分流器与前端增益不要凭经验拍值

分流电阻要同时满足测量分辨率、功耗、脉冲耐受和 ADC 输入范围。初始估算可用 R_shunt ≤ V_ADC,max / (I_pk × A_PGA)，再检查 I_rms²R 的连续发热与故障脉冲。该式只给出量级；真正的 I_pk 需从堵转、启动、温度、母线最低电压和短时过载共同得出。

5.2 需要拿到样机数据的项目

• 冷启动、热启动、低母线、高母线、满扬程、空转及不同冷却液温度下的启动波形。
• 三相电流、母线纹波、栅极波形、开关节点过冲与 MOSFET/分流器/驱动器温升。
• 过流、相间短路、缺相、堵转、过温、欠压/过压下的硬件关断时间和恢复行为。
• LIN 命令丢失、通信错误、非法目标转速和反复唤醒条件下的失效安全状态。

6. 工程结论

BAT32A237 + CMSA6164 的 45–150W 汽车水泵方案是真实公开的产品方案，公开系统图也明确显示了 EPWM、ADC/PGA/ACMP、预驱动、三相桥和电流采样这一条完整链路。对工程团队而言，真正的交付不是复述“无感 FOC、效率高、启动稳”，而是把 功率保护、单分流双采样、启动切换、快速环时序和故障降级做成可测量、可追溯、可签核的实现。

参考与核验来源

• Cmsemicon — FOC Automotive Water Pump Solution（英文官网）：案例构成、45–150W、12V/24V、单分流无感 FOC 与公开性能边界。
• Cmsemicon — BAT32A237（英文产品页）：Cortex-M0+、48MHz、ADC、PGA、比较器、LIN/CAN 等器件资源。
• Cmsemicon — CMS6164（英文产品页）：三相双 N-MOS/IGBT 栅极驱动器、8–20V VCC、UVLO、死区和防直通等公开参数。
