高性能电动工具，需要解决哪些控制难点？

电动工具的负载具有明显的瞬态特征：钻头切入材料、扳手完成冲击或主轴突然卡滞，都可能让电流和转矩在很短时间内快速变化。控制器既要保持足够的动态响应，又要避免过流、功率器件过热和电池压降引发失控。与此同时，无位置传感器方案在低速及静止阶段缺少可直接利用的反电动势，启动策略、转子位置辨识与换相时序因此成为影响成功率和手感的关键。

CMS32M6635FA 方案从控制运算、模拟采样、门极驱动和保护机制四个层面协同设计。芯片配置 32KB Flash、8KB SRAM 与 1KB Data Flash，并将六路增强型 PWM、12 位高速 ADC、PGA、ACMP 和反电动势检测资源集中在 QFN40 器件中，为电流、电压、温度和电机状态采集提供硬件基础。更少的外部模拟器件，也有助于降低信号链跨度和 PCB 布局复杂度。

核心优势

• 驱动集成度高：集成 200V 耐压六路 N 型 MOS 预驱、5V/50mA LDO 与自举二极管，可减少独立驱动和辅助电源器件。
• 采样链路更紧凑：片上集成 12 位高速 ADC、3 路可编程增益放大器和 2 路模拟比较器，便于完成母线电压、相电流及温度等信号采集。
• 反电动势检测内置：减少外部分压采样网络，降低器件数量，并为无感换相提供所需观测通道。
• 高动态输出：面向电动工具的启动与保持算法可在重载起步、负载突变等场景中快速建立并调节转矩。
• 高速运行能力：方案标称最高电转速 220000RPM+，可覆盖高速无刷电机控制需求。
• 兼顾能效：支持全温度范围恒功率控制，芯片运行功耗低至 70uA/MHz，并支持深度睡眠模式。
• 保护覆盖完整：可围绕过流、过欠压、短路、缺相和堵转建立分级保护、停机及重启策略。
• 开发路径清晰：配套评估硬件与参数调试流程，可用于不同电机的快速匹配和样机性能验证。

方案规格

CMS32M6635FA 性能配置

• 内核：Arm Cortex®-M0+，主频 64MHz。
• 存储：32KB Flash、8KB SRAM、1KB Data Flash。
• 电压：工作电压 2.5V-5.5V。
• 温度：工作温度 -40℃-105℃。
• 时钟：内部 64MHz 高速 RC、32KHz 低速 RC。
• 封装与 I/O：QFN40 封装，CMS32M6635FA 型号提供 19 个 GPIO。
• 通信：1 路 I²C、1 路 UART。
• 电机 PWM：6 通道增强型 PWM，支持死区可调的互补输出，并可联动 ADC 采样和故障刹车。
• 定时器：2 个 32-bit 通用定时器与 2 个 16-bit 通用定时器。
• 模拟资源：1 个 12 位 ADC，CMS32M6635FA 对应 14 路采样通道，最高采样率 1.2Msps；另有 3 路 PGA 和 2 路 ACMP。
• 安全支持：官方提供 IEC60730 Class B 相关安全库，具体认证范围应以芯片资料、库版本和终端项目认证结果为准。

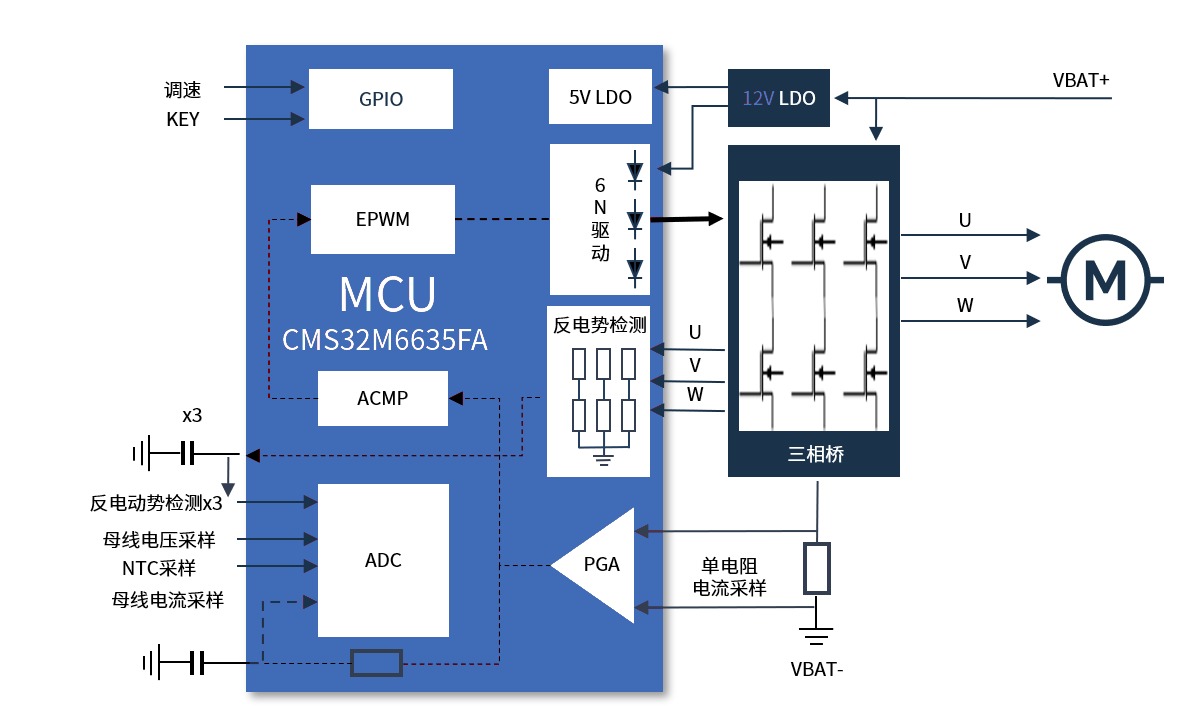

原理框图

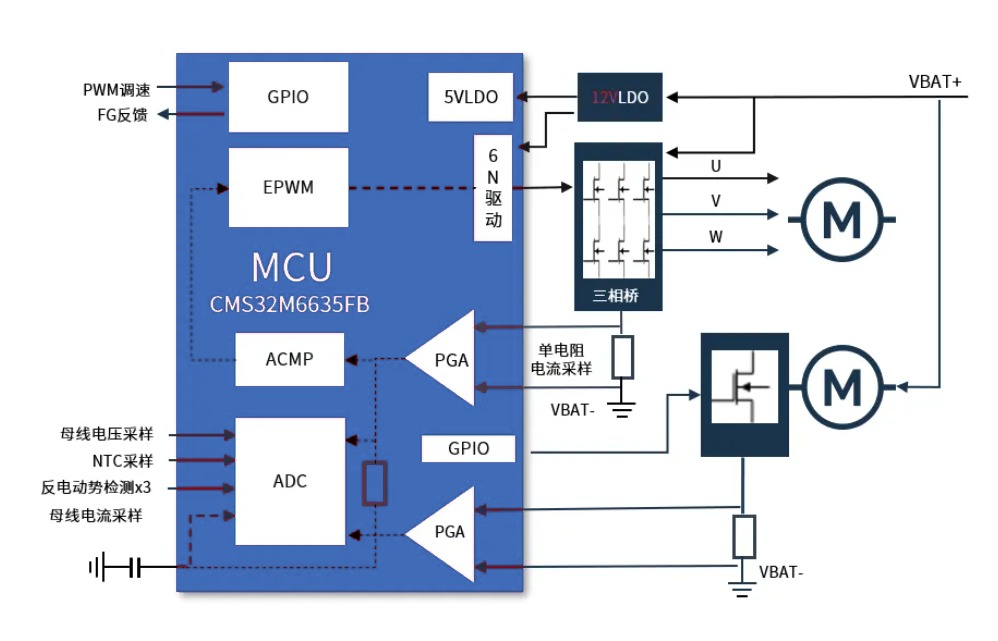

从信号链来看，调速输入和按键信号首先进入 MCU；增强型 PWM 驱动三相功率桥，ADC、PGA 与比较器则对母线电流、母线电压、NTC 温度及反电动势进行采集。控制器依据采样结果调整换相节奏与占空比，并在异常状态下触发限流、刹车或停机。将控制、采样和预驱资源集中到单芯片，有利于缩短关键模拟回路，但功率走线、采样地、栅极回路和散热设计仍需在 PCB 阶段重点验证。

开发套件

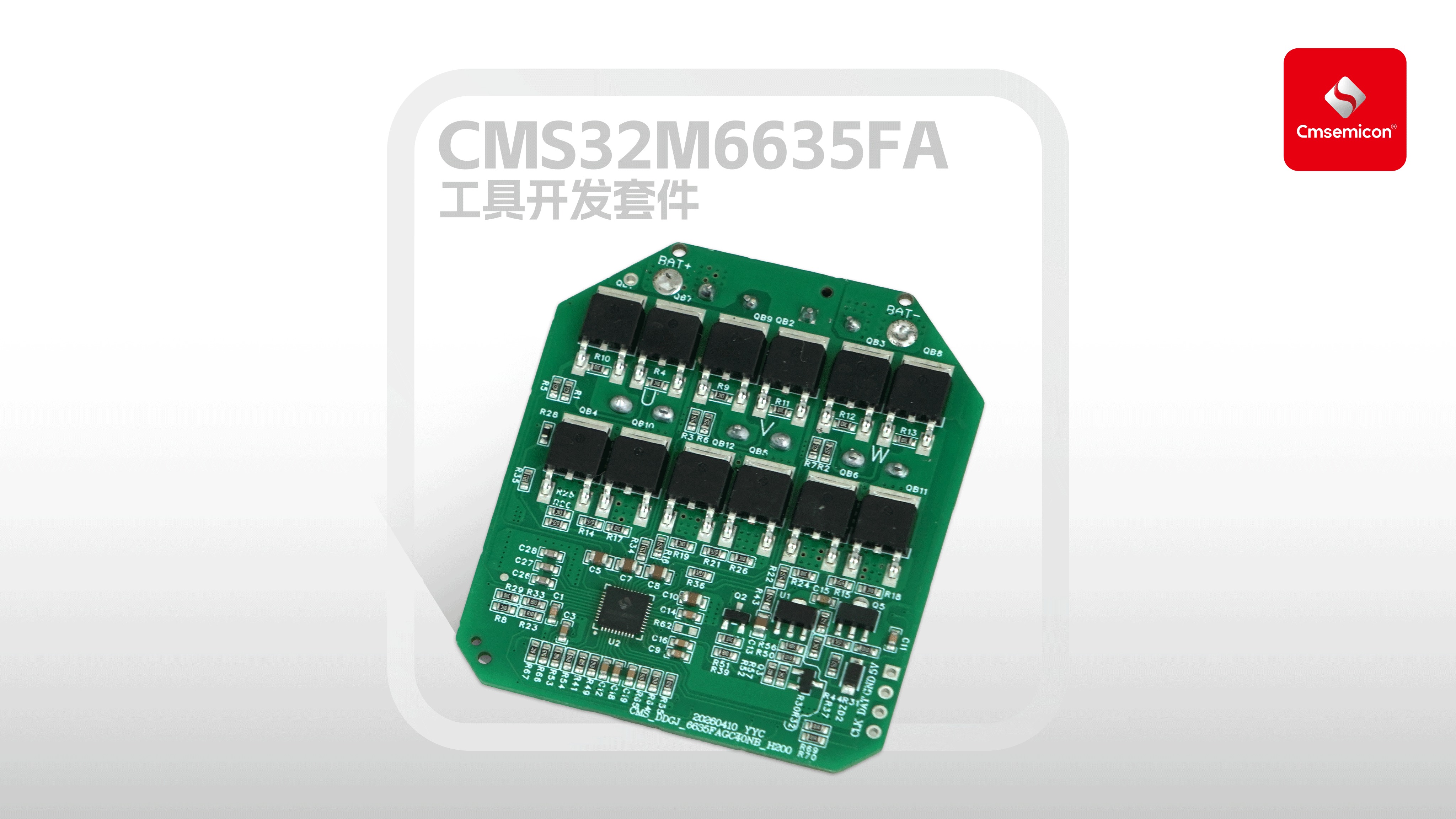

配套评估板将功率驱动、采样和控制资源集中布局，可用于硬件联调、算法验证与电机参数测试。工程人员可以先完成电机极对数、相电阻、反电动势常数和允许电流等基础参数录入，再逐步校准采样偏置、启动脉冲、换相提前角、限流阈值及保护恢复条件，从而缩短从方案评估到整机定型的周期。

启动波形

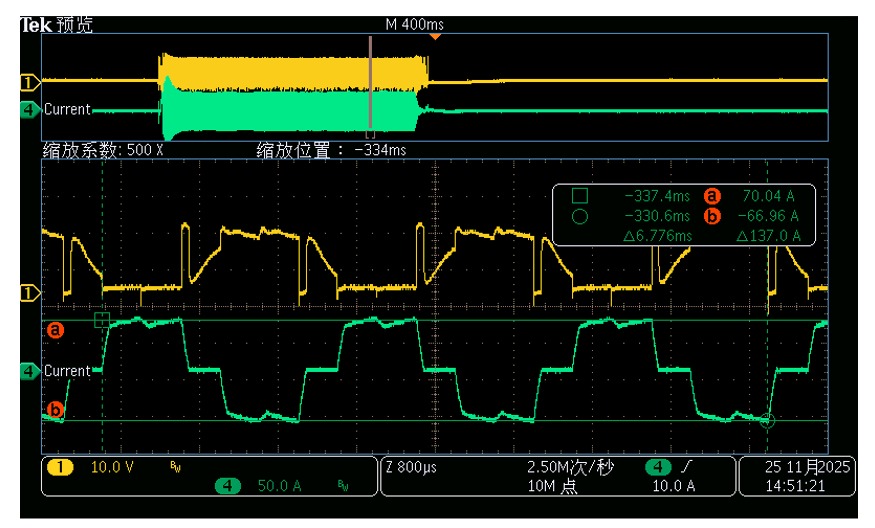

启动阶段需要在足够转矩和电流冲击之间取得平衡。脉冲注入用于辅助获取初始转子状态，随后控制器逐步建立换相节奏。当电机进入反电动势可观测区间后，控制策略再平稳切换至连续无感运行。波形评估不应只看“是否启动”，还应同时观察峰值电流、建立转矩所需时间、换相连续性以及失败重启行为。

运行波形

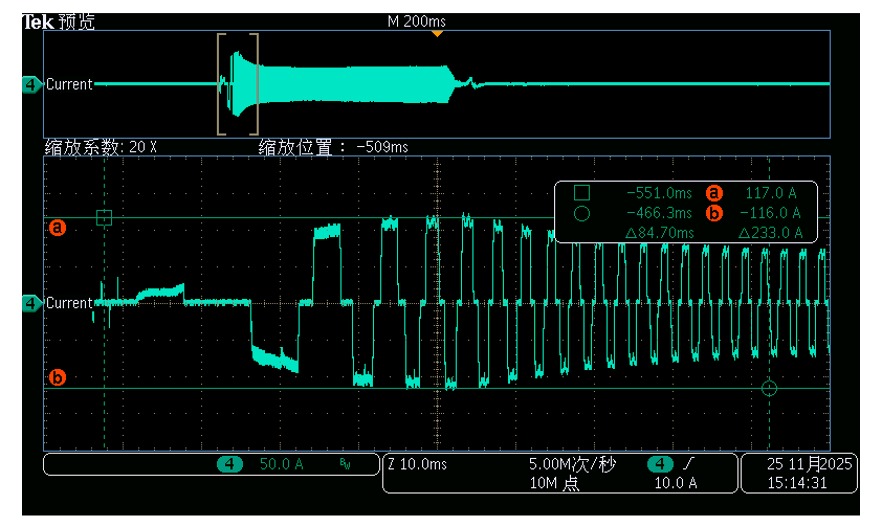

进入稳定运行后，控制器持续依据电流、母线电压与反电动势信息调节 PWM 输出。面对钻削阻力上升或冲击负载，系统需要快速补偿转矩；当电流、温度或电压越过设定边界时，则应按策略限功率或进入保护。稳定的波形意味着控制链路具备良好连续性，但量产判断仍需结合效率、噪声、温升和多台电机一致性进行综合评估。
