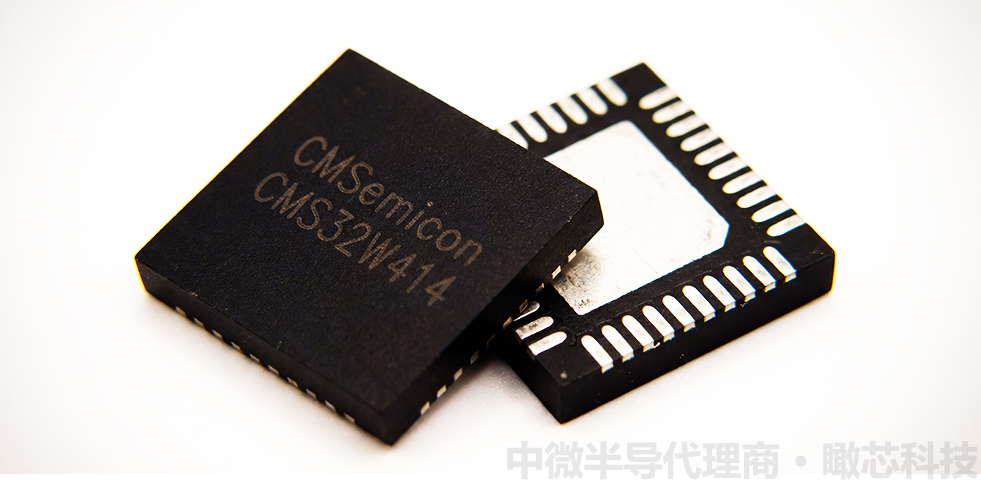

做低功耗蓝牙产品的工程师都有个感受:看芯片宣传页,个个都说自己功耗低、集成度高,但一画板子就发现——要么休眠唤醒慢,要么广播的时候电流跳变太大,要么外设不够用还得挂一颗MCU。中微半导这次拿出来的CMS32W41x低功耗蓝牙SoC,我仔细扒了它的数据手册和一些内部测试数据,有几个点确实值得拿出来聊聊。

为了帮助客户降低 BOM 成本,
CMS32W41x 集成了 Balun、DCDC、32KHz RC 振荡器和充电器。在某些情况下,CMS32W41x 只需要一个外
部晶体即可工作。CMS32W41x 提供丰富的 SDK,具备通过空中固件更新(OTA)的功能。CMS32W41x 系统架

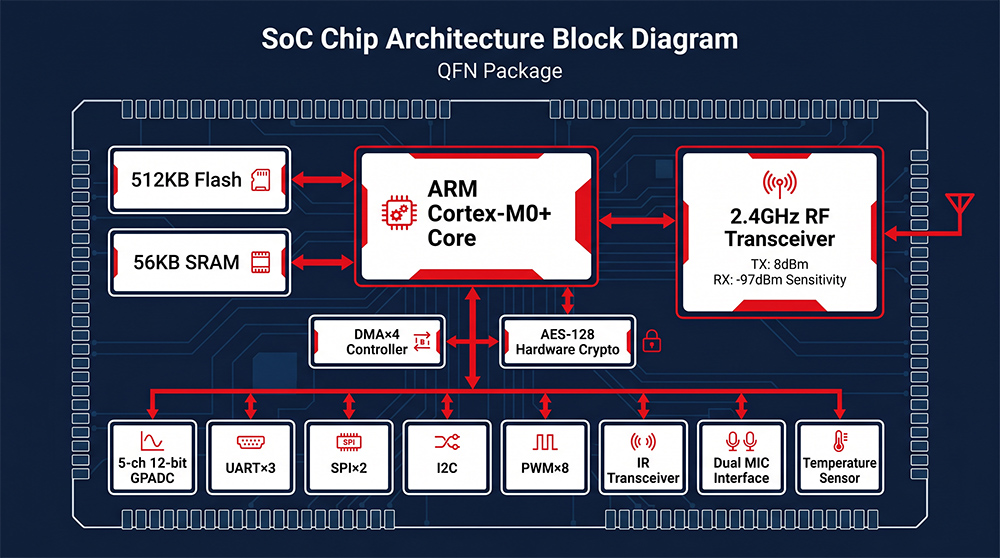

构图
先看硬指标:M0+,512KB Flash,56KB RAM
内核ARM Cortex-M0+,主频64MHz。Flash分三档:256KB(CMS32W412)、384KB(CMS32W413)、512KB(CMS32W414)。SRAM全部给足56KB。这个存储配置意味着什么?跑一个完整的BLE 5.0协议栈(含SIG Mesh)大概占掉80-100KB Flash,剩下400多KB给你写业务逻辑、放OTA固件备份、存一些配网信息。56KB RAM对于M0+来说相当大了,做大数据透传或者复杂状态机都不会捉襟见肘。Nordic的nRF52840是M4 + 1MB Flash + 256KB RAM,但价格和功耗台阶也上去了。中微这颗在M0+里属于“顶配”那一档,适合那些不需要M4算力、但需要大内存跑业务的场景。
型号区别除了Flash大小,还有一个关键差异:只有CMS32W414集成了锂电池充电管理。做单节锂电充电的产品,用W414可以省掉一颗TP4056之类的充电芯片,BOM减少几块钱,板子尺寸也小一截。做干电池或纽扣电池的产品,选W412/W413就行。
BLE 5.0:SIG Mesh,8dBm,全速率
射频这块,2.4GHz收发器最大发射功率8dBm,接收灵敏度-97dBm @1Mbps。支持2Mbps、1Mbps、500kbps、125kbps全速率。125kbps模式(Coded PHY)用于远距离,空旷环境实测可以到150-200米左右(具体看天线和板子环境)。
SIG Mesh完整支持。中微半导的Mesh栈大概率是基于开源SDK做了优化,好处是跟其他支持SIG Mesh的设备互通没问题。做智能灯控、传感器网络、楼宇自动化的,Mesh是刚需——单点广播没法覆盖大面积,Mesh可以通过中继转发,单个芯片网络里能挂几十上百个节点。
硬件AES-128加密。很多国产芯片为了省面积用软件AES,跑加密的时候CPU被占满,数据传输一加密就卡顿。硬件加速的好处是加密/解密不占用CPU,数据吞吐能跑满。做门锁、医疗设备这类对安全有要求的,这个点很实在。

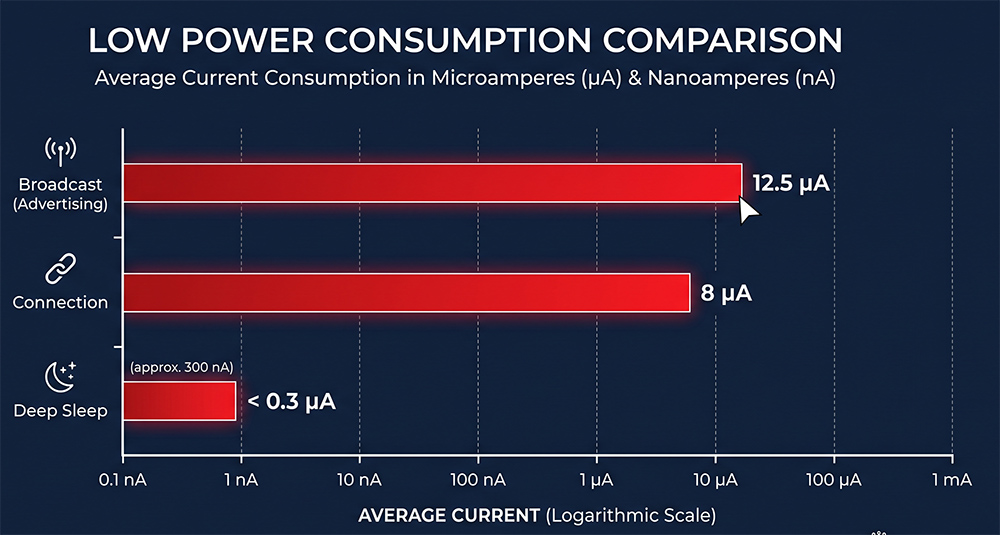

功耗:广播12.5μA,连上8μA,休眠<300nA
官方数据(0dBm,1秒间隔):
- 广播状态:平均≤12.5μA
- 保持连接:平均≤8μA
- 深度休眠(关32K RC):<300nA
广播电流峰值从同类芯片推算,发射瞬间大概在4-6mA左右,持续几百微秒。平均功耗能压到12.5μA,说明睡眠和唤醒的占空比做得不错。相比TI CC2541那种老一代BLE芯片(广播平均20-30μA),有明显优势。深度休眠唤醒时间大约几十微秒,做门锁触摸唤醒、传感器震动唤醒这类对响应速度要求的,完全够用。
动态功耗管理支持多级睡眠模式,可以分别关掉RF、32K RC、main RC、Flash等模块。实测连接间隔拉到2秒,平均功耗≈5μA左右。充电管理(仅W414)集成线性充电,充电电流最大500mA,带电池过压、过流保护及NTC温度监控,应对一般IoT设备足够。

外设:该有的一个没少,还多了几个惊喜
- 5通道12位GPADC:采电池电压、NTC温度、传感器模拟输出。
- IO MUX映射:GPIO重映射,布线灵活。
- DMA:约4通道,用于ADC/UART/SPI数据搬运,省电。
- 红外收发器:直接驱动红外LED,做遥控器省专用芯片。
- 内部温度传感器:精度±3℃左右,过热保护够用。
- 双麦克风接口:模拟麦和数字麦,TWS耳机配件免外挂CODEC。
- 标准数字外设:2-3个UART、2个SPI、1个I2C、最多8路PWM。
宽温-40~85℃,覆盖绝大部分商业级物联网产品场景。
实操干货:天线匹配和PCB Layout要注意什么
CMS32W41x的RF输出阻抗典型值50Ω,官方提供参考匹配电路(π型网络)。工程师建议:
- 天线匹配预留π型网络(两个电容一个电感),板厂阻抗控制不精确时可微调,成本低效果明显。
- RF走线尽量短、50Ω阻抗控制,包地处理,参考设计中天线到芯片引脚距离≤10mm。
- 天线选型:空间大用陶瓷贴片天线,空间受限用PCB走线天线但要匹配调试。
- 晶振:必须32MHz和32.768KHz各一颗,32M精度要求±10ppm,推荐EPSON、TXC。频偏过大会导致休眠唤醒失步。
- 蓝牙不稳定通常由晶振负载电容不匹配、天线未匹配或电源纹波过大引起,参考设计PDF中详细Layout检查清单。

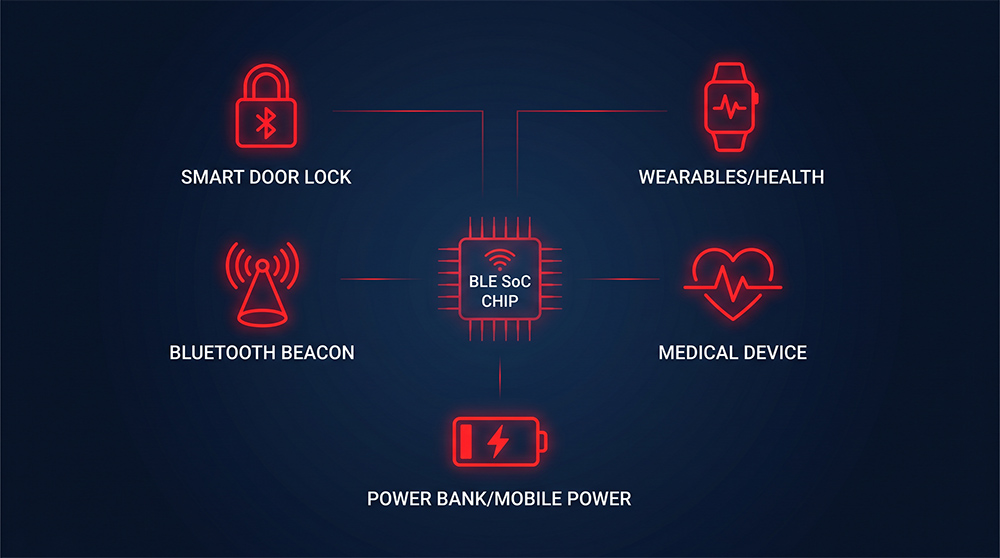

应用场景深度挖掘
场景一:智能门锁——为什么W414是首选
CMS32W414集成锂电池充电管理,门锁面板直接给锂电池充电,省掉充电芯片。休眠功耗<300nA,每天唤醒20次理论待机超一年。官方还有基于CMS32C030的单芯片门锁方案,功耗控制是关键竞争力。
场景二:充电宝/移动电源
基于CMS32W41x + CMS24AD2304的新国标充电宝方案,用CMS32W41x做蓝牙连接+主控,CMS24AD2304高精度电池采集,通过蓝牙传输电量、状态,实现差异化功能。
场景三:蓝牙信标和使用寿命计算
睡眠模式功耗低至0.5μA,活动模式每MHz仅15μA。用CR2477电池(1000mAh)跑1秒广播间隔,理论续航≈9.1年,实际3-5年没问题。
场景四:智能穿戴(手环/手表/TWS耳机配件)
56KB RAM缓存多组传感器数据,W414集成充电管理可用于TWS充电仓智能开盖回连、电量上报等。
场景五:医疗健康(血压计/血氧仪/血糖仪)
ADC采集传感器信号,蓝牙上传手机,硬件AES-128加密健康数据。
行业趋势与市场机会
国产替代窗口期:供应链国产化从“可选”变“必选”。CMS32W41x提供高性价比选择。到2027年全球低功耗蓝牙设备出货量有望突破150亿台,中国厂商份额提升至40%。中微半导同步透露“蓝海计划”,与主流物联网平台、模组厂商共建生态,后续型号将支持蓝牙6.0、UWB定位与AI降噪。
BLE Audio的缺失:CMS32W41x不支持LC3编码,定位“控制+透传”而非音频流,TWS耳机播放场景不适用。
开发体验:SDK和工具链好不好用
中微半导提供标准的Keil / IAR工程模板及基于GCC的Makefile。SDK包含BLE 5.0协议栈(二进制库)、外设驱动库(HAL层),例程覆盖广播、连接、透传、OTA、Mesh灯控等,还提供串口调试工具和空中抓包配合指南。特别值得表扬:OTA空中升级完整工程已开放,含双备份区域设计参考,很多国产芯片只给文档,中微直接给能跑的例程。文档目前中文为主,部分术语不统一但首款产品可接受,后续会完善。调试工具支持J-Link或DAP-Link,官方也有小型烧录器。量产可用离线烧录器或在线夹具。

供货状况
QFN20/24/32封装均可供货,交期标准8-12周。样片可通过销售办公室或授权经销商申请。

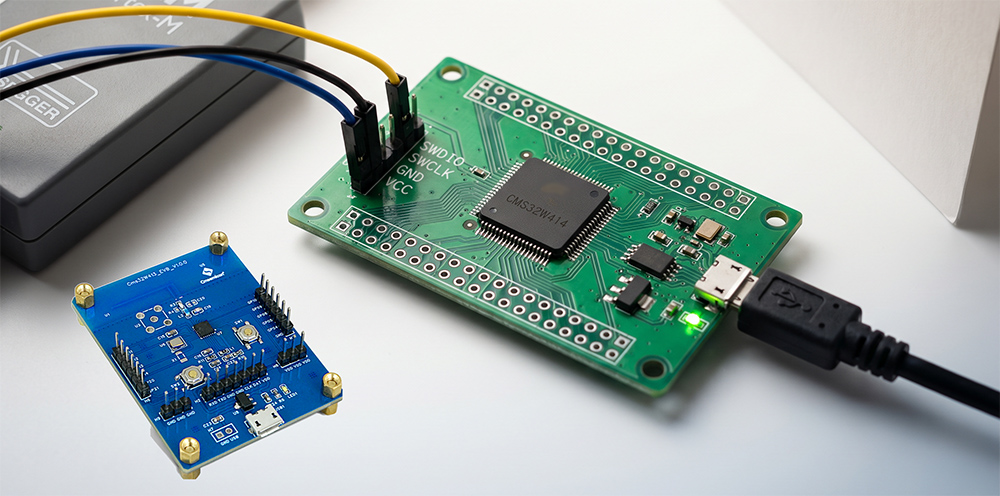

一句话收尾:如果你正在做电池供电的蓝牙设备,还在选型时纠结功耗和外设够不够用,不如直接拿CMS32W41x的评估板跑一跑——它的56KB统一SRAM、宽电压设计和集成充电管理(W414)会在画原理图的时候让你少做好几次选择题。至于那些细节踩坑的地方,本文已经帮你标注好了,不必再自己从零摸索一遍。
