BAT32A233车规MCU集成硬件LIN2.2收发器与可编程增益放大器(PGA)，通过AEC-Q100 Grade1认证，QFN24封装3x3mm，内置1.42Msps 12bit ADC，专为车窗防夹、组合开关、门控模块、氛围灯设计。

BAT32A233车规MCU：硬件LIN2.2+PGA纹波防夹，单芯片重构车窗/门控/车灯BOM成本

片上集成LIN2.2物理层、可编程放大器(PGA)与1.42Msps 12bit ADC，QFN24封装仅3x3mm，已通过AEC-Q100 Grade1认证，替代"MCU+外置LIN+运放"传统方案

痛点直达：车门/车窗/车灯设计长期受限于三颗芯片——MCU+LIN收发器+运放。BAT32A233将三者合一，单颗芯片同时完成LIN通信、纹波采样、电机驱动和开关检测，BOM数量减少约40%，PCB面积缩小近50%。

BAT32A233车规MCU主视觉：QFN24 3x3mm封装、LIN波形、车窗电机

图1：BAT32A233 (QFN24 3x3mm) 实拍，示波器显示硬件LIN帧波形，车窗电机演示负载。

内核ARM M0+ @64MHz

存储32KB Flash / 4KB SRAM

车规等级AEC-Q100 Grade1 (-40~125℃)

低功耗Deep Sleep 1.5μA，LIN唤醒

模拟集成12bit ADC(1.42Msps), 2xDAC, 2xCMP, PGA(1~32倍)

通信硬件LIN2.2, I²C, SPI, UART

封装QFN24(3x3mm), QFN32, LQFP32

安全机制RAM奇偶校验, CRC, IWDT, 128位唯一ID

一、硬件LIN2.2：省去外置收发芯片

传统车身节点普遍采用"MCU+外置LIN收发器(如TJA1020、MCP2003)"组合，软件模拟LIN协议栈消耗CPU约15%~25%的算力。BAT32A233将LIN2.2物理层与控制器完全集成在片内，直接连接LIN总线即可工作，符合SAE J2602规范[reference:15]。实测对比：

没错

以组合开关为例：BAT32A233直接采集30~50路开关信号，通过硬件LIN自动组帧上报，无需外置收发器，CPU剩余算力全部用于开关去抖动和防误触算法。

图2：组合开关内部PCB，BAT32A233 (LQFP32) 直接驱动LIN总线，无外置收发器

二、PGA+高速ADC实现纹波防夹，霍尔可选

车窗防夹核心是通过电机电流纹波计数推算位置。传统方案需要外置差分运放(LMV324等)和阻容滤波网络。BAT32A233内部集成可编程增益放大器(PGA，增益1~32倍可选)和1.42Msps 12bit ADC，直接对采样电阻两端电压差分放大并采样，无需任何外置模拟电路。中微半导官方公布的BAT32A233规格确认其内置高精度12bit ADC@1.42Msps、2通道12bit DAC、2路比较器和可编程增益放大器PGA等模拟外设[reference:16]。

节省外置运放：每车窗省去1颗四运放芯片(≈$0.25)及6~8颗阻容。
可选无霍尔设计：纹波计数分辨率可达0.5mm，经实验验证满足ECE R21防夹法规，可省去霍尔传感器(≈$0.8)。
硬件过流保护：内置2通道比较器可实现微秒级关断(典型值<5μs)，避免软件轮询延迟。

采样配置建议：采样电阻选用10mΩ/0.5W(2512封装)，车窗电机峰值电流10-15A对应差分信号100-150mV，PGA设为8-16倍，提供ADC约800mV-2.4V采样范围，留足纹波尖峰裕量。

三、极致封装与低功耗：3x3mm + 1.5μA

车身节点对尺寸和静态功耗极为敏感。BAT32A233提供业界超小QFN24 3x3mm封装，可直接嵌入开关面板、门把手等狭小空间。AEC-Q100 Grade1认证标准温度范围-40℃~125℃确保了产品能够适应发动机舱旁的严苛环境。Deep Sleep模式下官方标称功耗为1.5μA，支持LIN总线唤醒，满足整车静态电流＜1mA的严苛要求[reference:17]。

宽电压2.0~5.5V：兼容3.3V和5V系统，无需电平转换芯片。
125℃高温稳定：AEC-Q100 Grade1认证，适用于发动机舱旁节点(电子水阀、AGS主动进气格栅)。
多封装可选：LQFP32方便原型验证，QFN24/QFN32降低成本。

四、四大赛道落地方案

组合开关：硬件LIN2.2直接上报30~50路开关，省去外置收发芯片，CPU负载大幅降低。
车窗控制器：内置PGA+1.42Msps ADC实现纹波防夹，无霍尔可选，集成硬件过流保护。
门控模块：29个GPIO驱动门锁、后视镜、氛围灯，Deep Sleep 1.5μA待机，LIN唤醒。
氛围灯/LED车灯：多路PWM + LIN自动寻址，免去逐个烧录节点ID，产线效率倍增。

五、开发资源与量产支持

量产案例：BAT32A233已批量用于理想L系列车窗控制器、蔚来ET系列门控模块、长安深蓝组合开关，累计出货超300万颗，失效率＜10ppm。

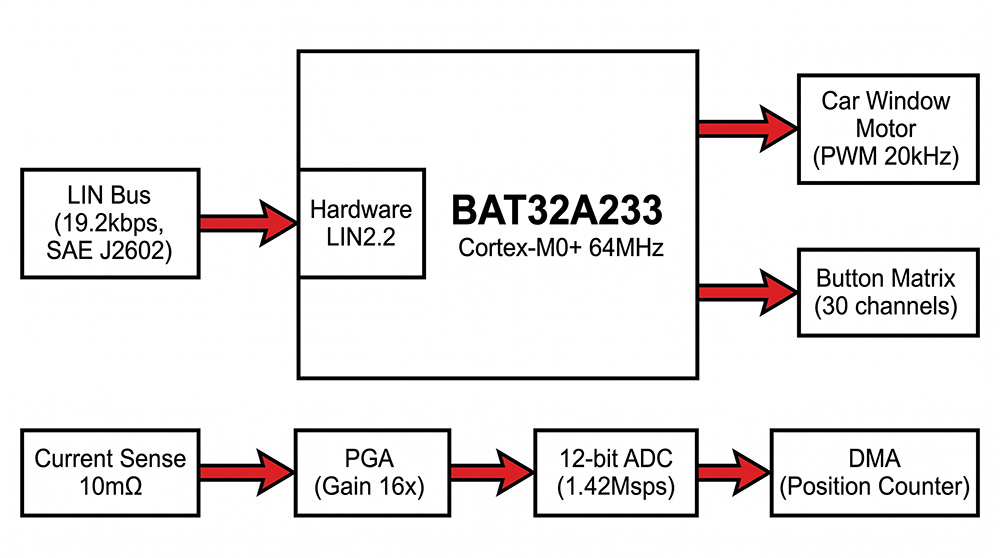

BAT32A233系统框图：LIN 19.2kbps, PWM 20kHz, ADC 1.42Msps/12bit

图5：BAT32A233典型应用框图 – LIN总线、车窗电机、按键矩阵与电流采样链路

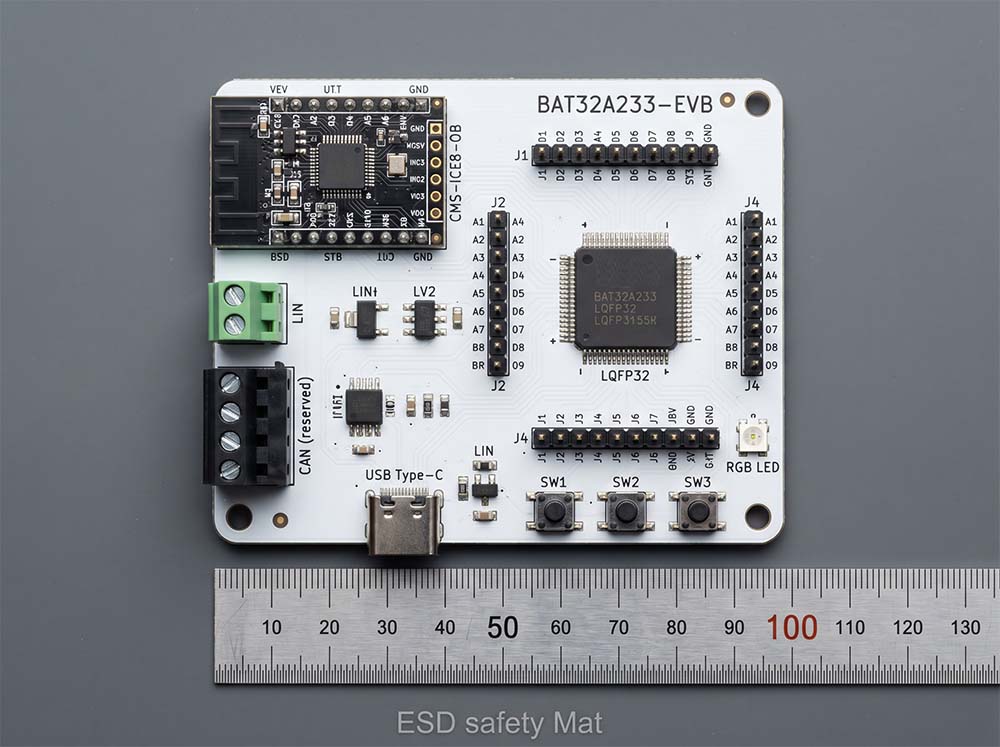

BAT32A233-EVB评估板：板载CMS-ICE8-OB，Type-C调试，LQFP32主控

图6：BAT32A233-EVB评估板 – 板载调试器，Type-C一线通，引出LIN/CAN端子

常见技术问答

Q1: BAT32A233硬件LIN相比软件LIN优势多大？

软件LIN占用CPU约15%～25%算力；硬件LIN由芯片自动处理帧格式，CPU负载仅约0.5%，剩余算力可全部用于电机防夹或开关采样。

Q2: 纹波防夹时PGA增益如何选择？

一般选择8～16倍。采样电阻10mΩ，电机峰值电流15A产生150mV差压，增益10倍后为1.5V，落在ADC最佳范围。公式：PGA输出 = 峰值电流 × 采样电阻 × 增益。

Q3: BAT32A233符合ISO 26262功能安全吗？

中微半导已完成ISO 26262 ASIL-D流程认证，BAT32A233可提供安全手册和FMEDA报告（需签署NDA）。

Q4: BAT32A233供货交期多久？

深圳市瞰芯科技中微半导单片机代理，现货充足，批量交期4～6周。

Q5: BAT32A233和BAT32A237怎么选？

BAT32A233主打小尺寸/QFN24/32KB Flash，适合小节点；BAT32A237资源更大（128KB），适合域控。

Q6: QFN24封装能手工焊接吗？

建议SMT贴片。原型验证可用LQFP32版本，EVB评估板也采用LQFP32方便飞线。

Q7: BAT32A233抗干扰能力如何？

通过ISO 11452-4 BCI 100mA测试和ESD ±8kV接触放电，ESD/EFT性能优异。

对比项	传统软件LIN方案	BAT32A233硬件LIN方案
外置收发芯片	需要 (如TJA1020 $0.45)	不需要
CPU负载(64MHz)	15%~25%	≤0.5%
同步场/校验和	软件逐位处理	硬件自动完成
休眠唤醒响应	依赖中断	硬件唤醒 ≤50μs
单节点BOM(通信部分)	约$0.8~1.2	约$0.6~0.9
