BAT32A237：从GPIO点亮LED开始的全景开发实战

一颗通过AEC-Q100 Grade1认证的车规MCU，如何高效驱动车身节点 — 车灯、车窗、门控、传感器、空调控制器、电动座椅全覆盖。

开发准备：EVB评估板与工具链

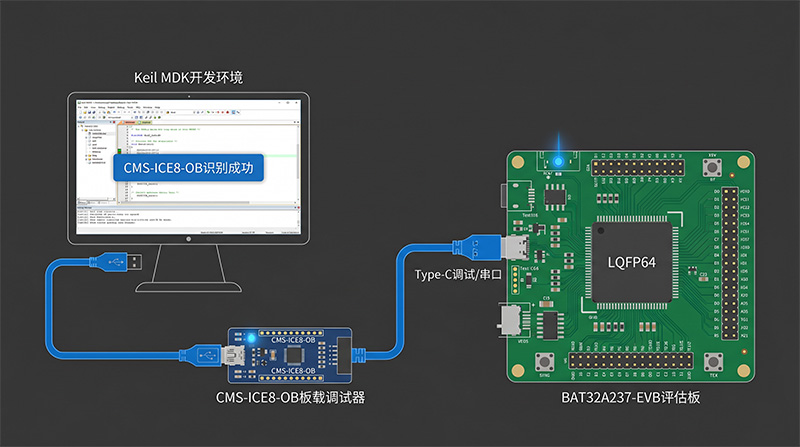

BAT32A237的开发基于 BAT32A237-EVB评估板，板上搭载LQFP64封装的BAT32A237KH64FB主控芯片。EVB板载CMS-ICE8-OB板载仿真调试器，使用Type-C线即可同时完成仿真与串口打印，无需额外调试器。板载资源包括：外部晶振、复位按键、用户按键、测试LED、LIN/CAN收发器接口，所有GPIO均引出。

开发使用 Keil MDK 作为IDE，需先安装芯片支持包 Cmsemicon.BAT32A237.pack（官网产品页下载）。安装后Keil器件库中可见BAT32A237系列，并根据封装选择BAT32A237KH64FB。EVB原理图、数据手册及用户手册均可从官网免费获取。

主函数代码框架：从GPIO控制开始

沿用开发者熟悉的分层风格：先配置系统时钟，再初始化外设，最后进入主循环。工程结构清晰易移植。

第一步：时钟初始化（配置48MHz系统时钟）

#include "BAT32A237.h"

// 配置系统时钟为48MHz（使用外部8MHz晶振+PLL）
void SystemClock_Init(void)
{
    // 步骤1：设置外部高速晶振（8MHz）
    OSSCLK = 1;                     // 选择外部晶振作为主时钟源
    MCM0 = 0;                       // 选择主时钟模式

    // 步骤2：配置PLL倍频系数（8MHz → 48MHz）
    PLLCTL = 0x03;                  // PLL倍频设置（具体系数参见用户手册）

    // 步骤3：等待时钟稳定
    while(!(CLICTRL & 0x06));       // 等待外部晶振稳定标志位

    // 步骤4：切换主时钟到PLL输出
    SELPLL = 1;                     // 选择PLL作为主时钟
}

第二步：GPIO初始化（点亮板载LED）

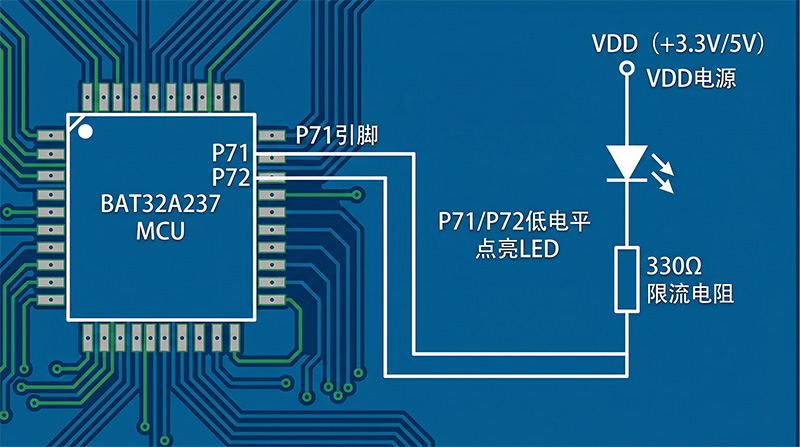

根据EVB原理图，板载测试LED连接至P71引脚（低电平点亮）。

// 定义LED对应的GPIO宏（基于EVB原理图）
#define LED1_PIN   GPIO_PIN_71      // P71引脚
#define LED1_PORT  GPIO_PORT_7

#define LED_ON()   GPIO_WriteLow(LED1_PORT, LED1_PIN)
#define LED_OFF()  GPIO_WriteHigh(LED1_PORT, LED1_PIN)
#define LED_TOGGLE() GPIO_Toggle(LED1_PORT, LED1_PIN)

void Led_Init(void)
{
    // 配置GPIO为推挽输出模式
    GPIO_SetMode(LED1_PORT, LED1_PIN, GPIO_MODE_OUT_CMOS);
    GPIO_InitOutput(LED1_PORT, LED1_PIN);
    GPIO_WriteLow(LED1_PORT, LED1_PIN);   // 初始点亮
}

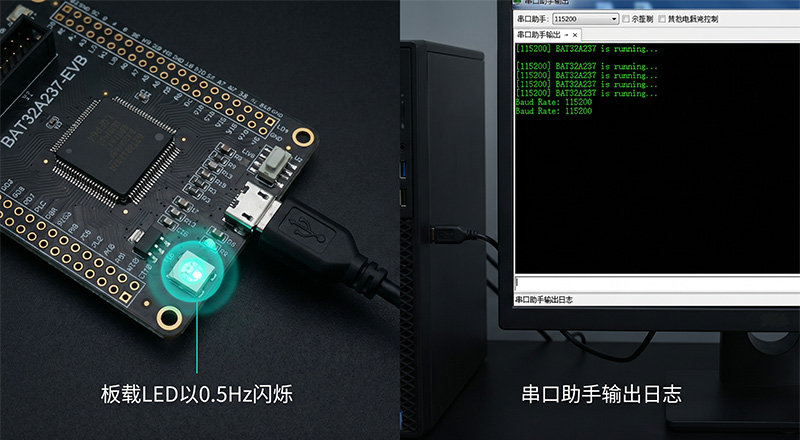

第三步：主函数 & 心跳闪烁

#include "BAT32A237.h"
#include <stdio.h>

void delay_ms(uint32_t ms);  // 基于SysTick

int main(void)
{
    SystemClock_Init();       // 48MHz
    Led_Init();               // LED初始化
    UART_Init();              // 调试串口
    // CAN/LIN 初始化可选

    __enable_irq();

    while(1)
    {
        LED_TOGGLE();
        delay_ms(500);
        printf("BAT32A237 is running...\r\n");
    }
}

从点到面：LIN与CAN通信的代码框架

BAT32A237集成三路UART，其中UART0原生支持LIN-Bus，并内置一路CAN 2.0B控制器。以官方汽车氛围灯方案为例，硬件支持自动寻址与休眠唤醒。

典型LIN初始化代码（主机/从机模式）

#include "BAT32A237_LIN.h"

void LIN_Init(void)
{
    UART0_Init(LIN_MODE, 19200);        // LIN模式，19.2kbps
    UART0_SetRxCallback(LIN_RxHandler);
    LIN_EnableWakeup();                  // 使能总线唤醒
    NVIC_EnableIRQ(UART0_IRQn);
}

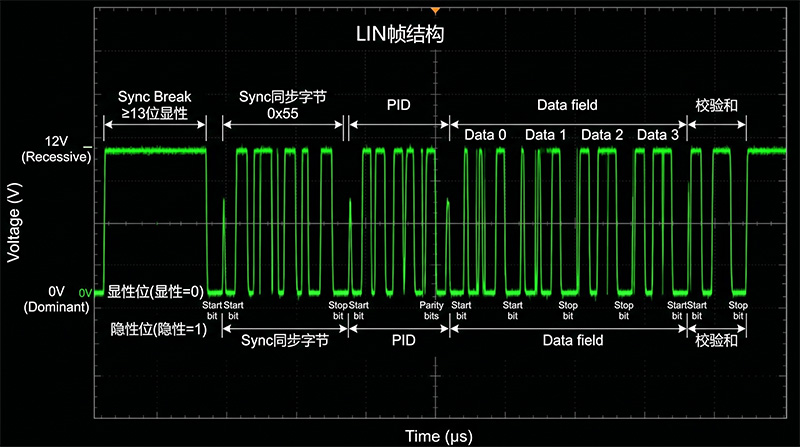

// 发送LIN帧（主机）
void LIN_SendFrame(uint8_t pid, uint8_t* data, uint8_t len)
{
    LIN_SendBreak();        // 13位显性位
    LIN_SendSync();         // 0x55
    LIN_SendPID(pid);
    for(uint8_t i=0; i<len; i++) UART0_SendByte(data[i]);
    LIN_SendChecksum(data, len, pid);
}

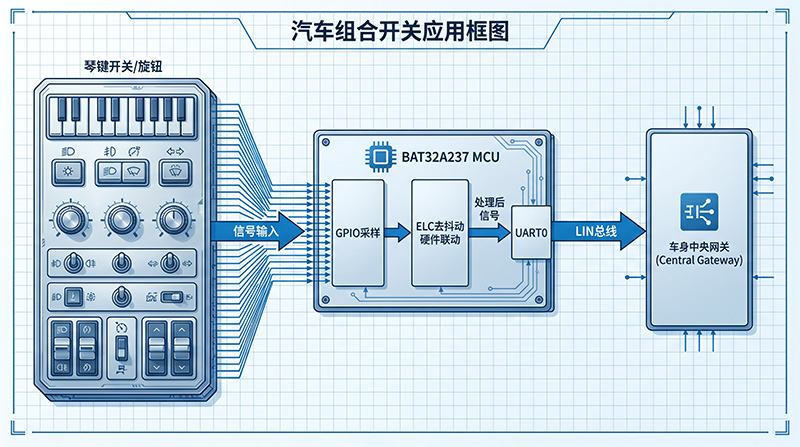

汽车组合开关方案 - I/O采集与LIN上报

组合开关集成灯光、雨刮等30+路信号，BAT32A237利用事件联动控制器（ELC）实现硬件级采样，无需CPU频繁中断，通过LIN总线将信号上传至车身网关。

FOC汽车水泵 & 电机控制实战

基于BAT32A237 + 电机驱动芯片CMSA6164，支持45W~150W无感FOC水泵，适用于发动机散热及电动汽车电池组热管理。内置空转、过欠压、过流、过温、堵转等全面保护，启动成功率100%。

一芯多用：六大车身通用节点全覆盖

• 智能车灯 — 氛围灯/矩阵大灯/LIN自动寻址；高精度PWM调光
• 电动车窗/座椅 — 继电器/直流电机驱动，防夹算法快速响应
• 门控模块 — 集成CAN/LIN双总线，后视镜调节与门锁控制
• 传感器节点 — 12bit ADC + PGA采集温度/压力/光照，低功耗待机
• 暖通空调控制器 — 风门电机、风机调速、温度采集
• 组合开关/面板 — 50路I/O去抖动，LIN上传状态，抗EMC能力强

根源性优势：事件联动控制器(ELC)与生态

ELC允许定时器、ADC、GPIO等外设硬件直接互联，无需CPU干预即可完成信号采样与联动，极大提高实时性并降低软件开销。BAT32A237同时支持AUTOSAR标准平台导入，提供符合ISO26262 ASIL-D流程的开发文档。
