中微单片机原理及应用例程 | GPIO/ADC/PWM/UART项目基础开发实践

本文将围绕"中微单片机原理及应用例程"展开，帮助读者从基础概念进入实际开发，并通过 GPIO、定时器、ADC、UART、PWM 等常见模块，建立一套清晰的中微单片机学习和项目开发思路。

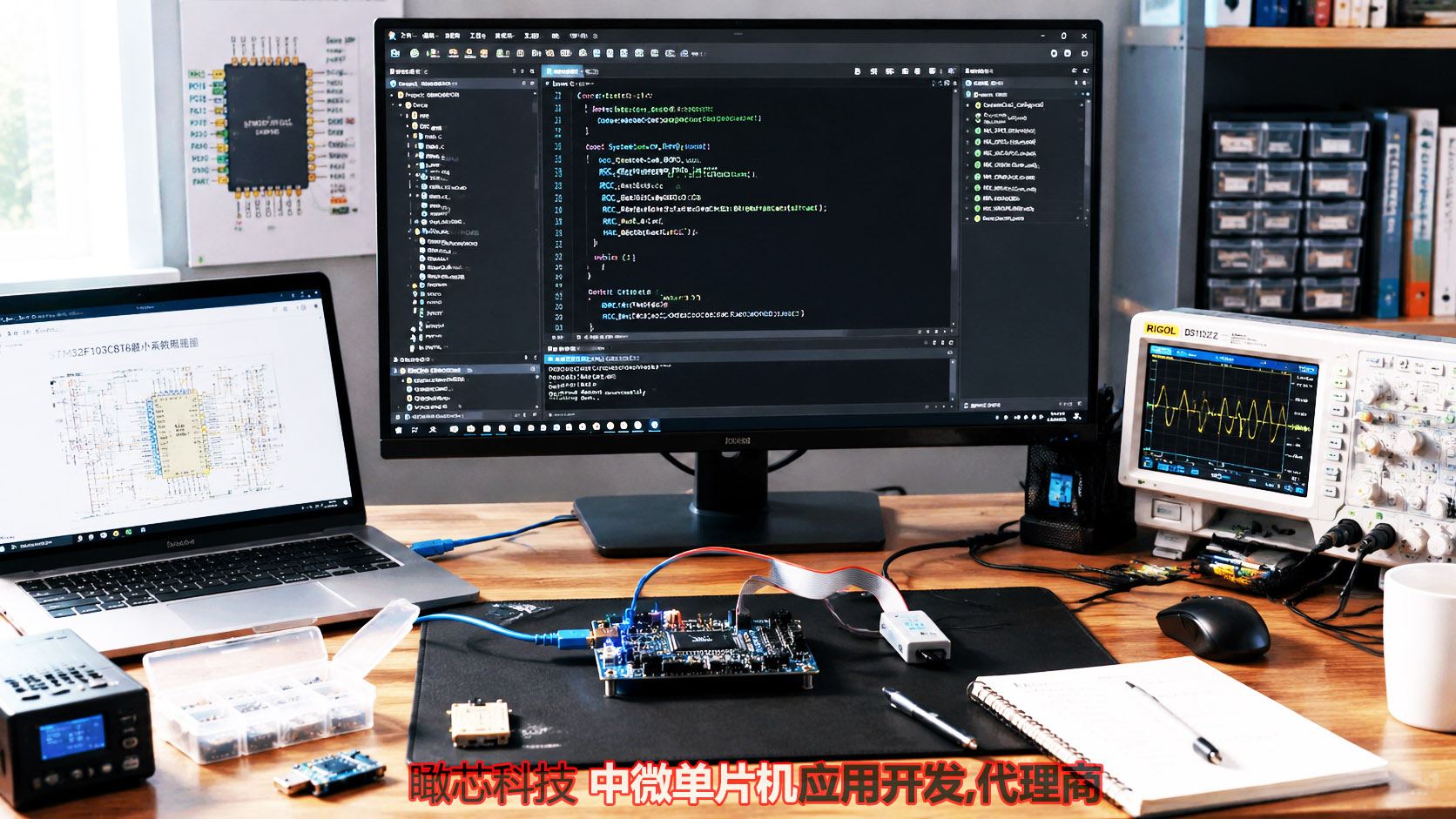

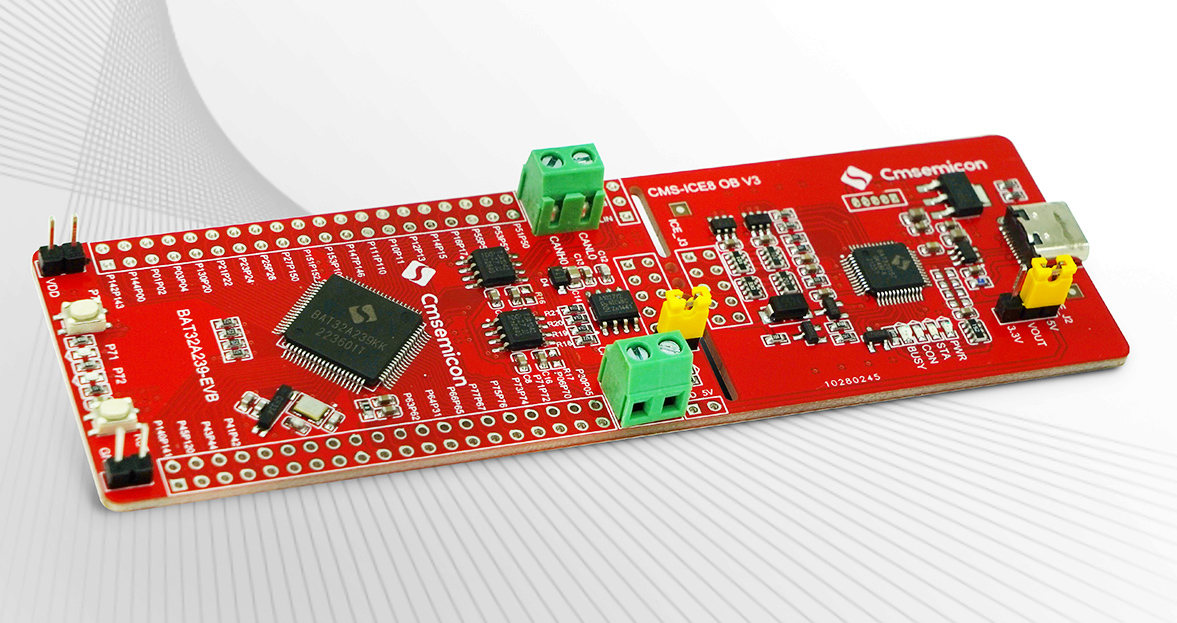

图 1：中微单片机开发板与外围设备 — 从原理学习到项目落地

1. 中微单片机是什么？

中微单片机通常指中微半导体推出的微控制器产品。根据中微半导体官网公开信息，其通用 MCU 产品覆盖 8 位微控制器、32 位微控制器以及 RISC-V 等方向。其中 8 位微控制器包括 CMS80F、CMS8S、CMS89F、CMS79F、SC8F、SC8P 等系列；32 位微控制器则包含 M0/M0+ 系列以及 M3/M4 系列。

从应用角度看，中微单片机常用于对成本、功耗、外设集成度和控制稳定性有要求的嵌入式产品中。例如智能家居、小家电、消费电子、医疗电子、电机控制和传感器采集设备等，都可能使用这类 MCU 完成控制、检测、通信和执行动作。

和很多通用 MCU 一样，中微单片机的核心作用可以概括为一句话：

2. 中微单片机的基本工作原理

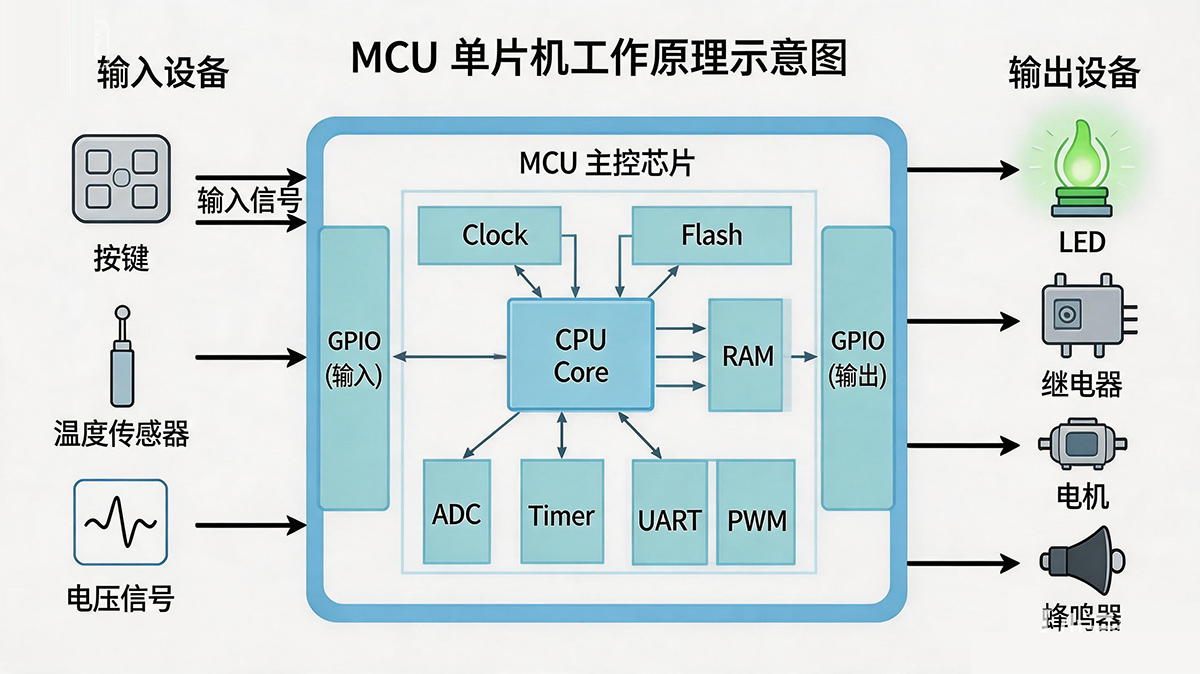

图 2：中微单片机核心架构 — 内核、时钟、存储器与 GPIO 的关系

理解中微单片机原理，可以从几个核心模块入手：内核、时钟、存储器、GPIO 和外设。

2.1 内核：负责执行程序

单片机的内核就像整个芯片的大脑。程序被烧录到芯片内部的存储器后，CPU 内核会按照时钟节拍逐条读取并执行指令。

中微不同系列单片机所采用的内核并不完全相同。8 位产品以 增强型 1T 8051 内核为主（如 CMS8S 系列），同时也提供自主架构的 RISC 内核产品；32 位产品则采用 ARM Cortex-M0/M0+ 以及 M3/M4 内核。

对于开发者来说，内核影响的主要是：程序执行效率、编译工具链、指令兼容性、中断响应能力和代码移植难度。

2.2 时钟：决定系统运行节奏

时钟系统为单片机提供运行节奏。程序执行、定时器计数、串口波特率、PWM 频率等，都与时钟配置有关。

很多初学者遇到串口乱码、定时不准、PWM 频率异常，本质上都和时钟配置有关。因此，在中微单片机开发中，时钟初始化通常是工程启动阶段必须认真检查的部分。

2.3 存储器：保存程序和数据

单片机通常包含程序存储区和数据存储区。程序存储区用于保存用户代码，数据存储区用于保存运行过程中的变量、缓存和状态信息。有些型号还会提供 EEPROM 或类似的数据存储资源，用于保存掉电后仍需保留的参数。

例如，在一个电热水壶控制项目中，程序代码用于实现加热控制逻辑，而用户设定温度、校准参数、运行模式等数据，则可能需要掉电保存。

2.4 GPIO：最基础也最常用的外设

GPIO 是通用输入输出口，是单片机和外部世界交互的基础。它可以用于：点亮 LED、检测按键、控制继电器、驱动蜂鸣器、读取简单数字传感器、控制外部芯片使能脚。

3. 中微单片机常见外设及作用

不同型号的中微单片机外设资源不同，开发时应以具体芯片数据手册为准。常见外设包括 ADC、定时器、PWM、UART、I²C、SPI、比较器、运放、触摸按键、LED/LCD 驱动等。

3.1 ADC：采集模拟信号

ADC 用于把模拟电压转换为数字量。它常用于：温度检测、电池电压检测、光敏检测、电位器输入、电流采样、传感器信号采集。

中微 8 位和 32 位 MCU 普遍集成 12 位 SAR ADC，部分高精度测量系列（如 CMS8H 系列）还集成了 24 位 Sigma-Delta ADC。12 位 ADC 理论上可以把参考电压范围分成 4096 个等级，但实际精度还会受到参考电压、PCB 布局、噪声、采样时间和滤波算法影响。

3.2 定时器：实现精准时间控制

定时器可以用于周期中断、计数、延时、任务调度等功能。典型用途包括：每 1ms 扫描一次按键、每 10ms 刷新一次显示、每 100ms 上传一次数据、产生 PWM 波形、统计外部脉冲数量。在中微单片机开发中，定时器是构建稳定系统节拍的重要基础。

3.3 PWM：控制功率输出

PWM 通过改变占空比实现平均输出能量调节，常用于：LED 调光、电机调速、蜂鸣器发声、加热功率控制、风扇转速控制。例如，在小风扇项目中，单片机可以通过调节 PWM 占空比改变电机转速，实现低、中、高三档控制。

3.4 UART：串口通信与调试

UART 是嵌入式开发中最常见的通信接口之一。它可以用于：串口打印调试信息、与蓝牙模块通信、与 WiFi 模块通信、与上位机通信、与另一颗 MCU 通信。

4. 中微单片机开发流程

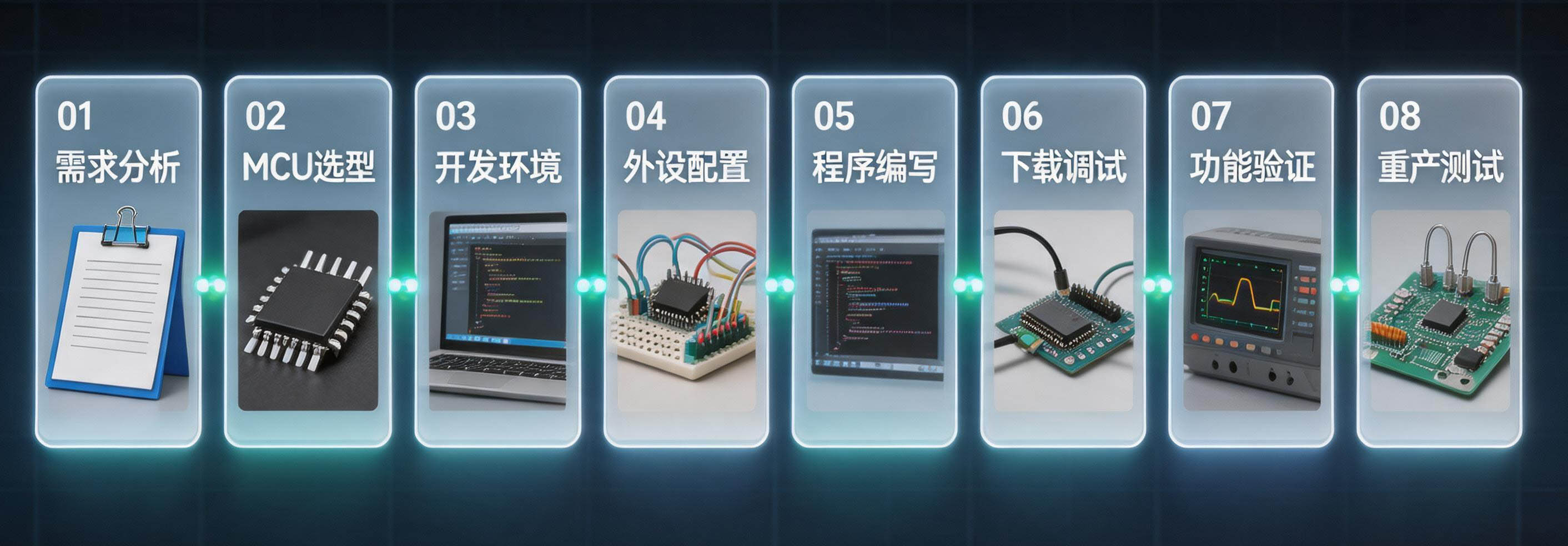

图 3：中微单片机项目开发完整流程 — 从需求分析到量产测试

一个完整的中微单片机项目，通常可以按照以下流程推进：

1. 明确产品需求 — 需要几个按键、几个 LED、是否需要 ADC、是否需要 PWM、是否需要通信接口。
2. 选择合适型号 — 根据 IO 数量、Flash 容量、RAM 容量、ADC 通道、PWM 数量、通信接口、封装、工作电压和成本进行选型。
3. 搭建开发环境 — 安装对应编译器、下载工具、驱动程序和芯片支持包。
4. 建立基础工程 — 可以从官方例程或成熟模板开始，先跑通 LED 闪烁。
5. 配置系统时钟 — 确认主频、外设时钟、低功耗模式下的时钟策略。
6. 初始化外设 — 包括 GPIO、ADC、定时器、UART、PWM 等。
7. 编写业务逻辑 — 根据产品需求实现按键处理、状态机、采样、通信和控制输出。
8. 下载与调试 — 使用下载器烧录程序，通过串口、示波器、万用表或逻辑分析仪验证功能。
9. 稳定性测试 — 包括长时间运行测试、电源波动测试、按键异常操作测试、温度环境测试和抗干扰验证。

5. 中微单片机应用例程

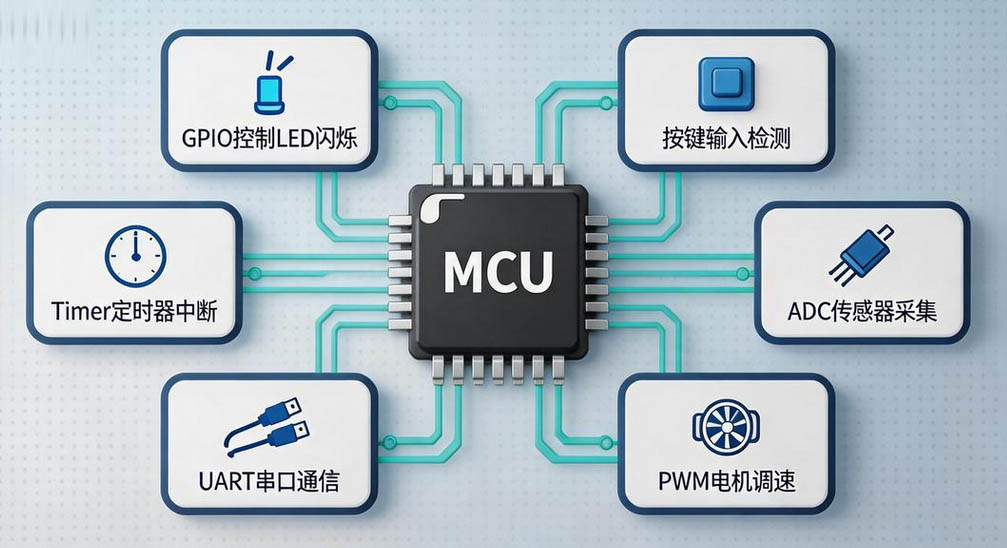

图 4：中微单片机核心外设例程 — GPIO 控制、ADC 采集、UART 通信、PWM 输出

#include "CMS32L051.h"

void Delay(uint32_t count)
{
    while(count--);
}

int main(void)
{
    /* 使能 GPIOB 时钟 */
    RCC->AHBENR |= RCC_AHBENR_GPIOBEN;

    /* 配置 PB0 为推挽输出 */
    GPIOB->MODER   &= ~(3 << (0 * 2));
    GPIOB->MODER   |=  (1 << (0 * 2));
    GPIOB->OTYPER  &= ~(1 << 0);
    GPIOB->OSPEEDR |=  (3 << (0 * 2));
    GPIOB->PUPDR   &= ~(3 << (0 * 2));

    while(1)
    {
        GPIOB->ODR ^= (1 << 0);   // 翻转 PB0
        Delay(0x8FFFF);
    }
}

#include "CMS32L051.h"

void Delay(uint32_t count) { while(count--); }

int main(void)
{
    /* 使能 GPIOA 和 GPIOB 时钟 */
    RCC->AHBENR |= RCC_AHBENR_GPIOAEN | RCC_AHBENR_GPIOBEN;

    /* 配置 PB0 为推挽输出，驱动 LED */
    GPIOB->MODER   &= ~(3 << (0 * 2));
    GPIOB->MODER   |=  (1 << (0 * 2));
    GPIOB->OTYPER  &= ~(1 << 0);

    /* 配置 PA0 为输入，内部上拉 (按键按下为低电平) */
    GPIOA->MODER   &= ~(3 << (0 * 2));  // 输入模式
    GPIOA->PUPDR   &= ~(3 << (0 * 2));
    GPIOA->PUPDR   |=  (1 << (0 * 2));  // 上拉

    uint8_t key_state = 0;
    while(1)
    {
        if((GPIOA->IDR & (1 << 0)) == 0)  // 按键按下
        {
            Delay(0x8FFF);                 // 消抖延时
            if((GPIOA->IDR & (1 << 0)) == 0)
            {
                if(key_state == 0)
                {
                    GPIOB->ODR ^= (1 << 0); // 翻转 LED
                    key_state = 1;
                }
            }
        }
        else
        {
            key_state = 0;                  // 按键释放
        }
    }
}

#include "CMS32L051.h"

volatile uint32_t sys_tick = 0;

void SysTick_Handler(void)
{
    sys_tick++;                     // 每1ms递增
}

void DelayMs(uint32_t ms)
{
    uint32_t start = sys_tick;
    while((sys_tick - start) < ms);
}

int main(void)
{
    SystemCoreClockUpdate();                        // 获取系统时钟
    SysTick_Config(SystemCoreClock / 1000);         // 配置1ms中断

    /* 使能 GPIOB 时钟，配置 PB0 为推挽输出 */
    RCC->AHBENR |= RCC_AHBENR_GPIOBEN;
    GPIOB->MODER   &= ~(3 << (0 * 2));
    GPIOB->MODER   |=  (1 << (0 * 2));
    GPIOB->OTYPER  &= ~(1 << 0);

    while(1)
    {
        GPIOB->ODR ^= (1 << 0);    // LED 闪烁
        DelayMs(500);               // 500ms 延时
    }
}

#include "CMS32L051.h"

void Delay(uint32_t count) { while(count--); }

uint16_t ADC_ReadChannel(uint8_t ch)
{
    ADC1->CHSELR = (1 << ch);                 // 选择通道
    ADC1->CR |= ADC_CR_ADSTART;               // 启动转换
    while((ADC1->ISR & ADC_ISR_EOC) == 0);    // 等待转换完成
    return ADC1->DR;
}

int main(void)
{
    /* 使能 GPIOA 和 ADC1 时钟 */
    RCC->AHBENR  |= RCC_AHBENR_GPIOAEN;
    RCC->APB2ENR |= RCC_APB2ENR_ADC1EN;

    /* 配置 PA0 为模拟模式 */
    GPIOA->MODER |= (3 << (0 * 2));           // 11 = 模拟模式

    /* ADC 基础配置 */
    ADC1->CFGR1 &= ~ADC_CFGR1_CONT;            // 单次转换模式
    ADC1->CFGR1 |= ADC_CFGR1_OVRMOD;           // 覆盖模式
    ADC1->SMPR   = ADC_SMPR_SMP_71_5;          // 采样时间 71.5 周期
    ADC1->CR     |= ADC_CR_ADEN;               // 使能 ADC
    while((ADC1->ISR & ADC_ISR_ADRDY) == 0);   // 等待 ADC 就绪

    /* 配置 PB0 作为指示 LED */
    RCC->AHBENR |= RCC_AHBENR_GPIOBEN;
    GPIOB->MODER  &= ~(3 << (0 * 2));
    GPIOB->MODER  |=  (1 << (0 * 2));
    GPIOB->OTYPER &= ~(1 << 0);

    uint16_t adc_val;
    float voltage;
    while(1)
    {
        adc_val = ADC_ReadChannel(0);           // 采集通道 0 (PA0)
        voltage = adc_val * 3.3f / 4096.0f;     // 假设 Vref=3.3V

        /* 简单阈值判断：电压 > 1.65V 时点亮 LED */
        if(voltage > 1.65f)
            GPIOB->ODR |= (1 << 0);
        else
            GPIOB->ODR &= ~(1 << 0);

        Delay(0x8FFFF);
    }
}

#include "CMS32L051.h"
#include

void UART1_Init(uint32_t baudrate)
{
    /* 使能 GPIOA 和 USART1 时钟 */
    RCC->AHBENR  |= RCC_AHBENR_GPIOAEN;
    RCC->APB2ENR |= RCC_APB2ENR_USART1EN;

    /* 配置 PA9(TX) 为复用功能推挽输出 (AF1 = USART1_TX) */
    GPIOA->MODER   &= ~(3 << (9 * 2));
    GPIOA->MODER   |=  (2 << (9 * 2));
    GPIOA->AFR[1]  &= ~(0xF << ((9-8)*4));
    GPIOA->AFR[1]  |=  (1 << ((9-8)*4));        // 注：AF号以具体型号手册为准

    /* 配置 PA10(RX) 为复用功能 (AF1 = USART1_RX) */
    GPIOA->MODER   &= ~(3 << (10 * 2));
    GPIOA->MODER   |=  (2 << (10 * 2));
    GPIOA->AFR[1]  &= ~(0xF << ((10-8)*4));
    GPIOA->AFR[1]  |=  (1 << ((10-8)*4));

    /* USART 基本设置 */
    USART1->CR1 = 0;
    USART1->CR1 |= USART_CR1_UE;                // 使能 USART
    USART1->BRR  = SystemCoreClock / baudrate;  // 设置波特率 (假设 16 倍过采样)
    USART1->CR1 |= USART_CR1_TE | USART_CR1_RE; // 使能 TX 和 RX
}

void UART1_SendChar(char c)
{
    while((USART1->ISR & USART_ISR_TXE) == 0);
    USART1->TDR = c;
}

void UART1_SendString(const char *str)
{
    while(*str)
    {
        UART1_SendChar(*str++);
    }
}

int main(void)
{
    SystemCoreClockUpdate();
    UART1_Init(9600);                           // 初始化波特率 9600

    while(1)
    {
        UART1_SendString("Hello CMS32L051\r\n");
        for(volatile uint32_t i = 0; i < 500000; i++);  // 软件延时
    }
}

6. 中微单片机典型应用场景

图 5：中微单片机典型应用场景 — 小家电控制、消费电子、医疗电子、电机驱动

6.1 小家电控制

中微单片机适合用于电饭煲、电磁炉、加湿器、电暖器、空气净化器、燃气灶等产品中的基础控制。常见功能包括按键检测、LED 显示、温度采集、继电器控制、蜂鸣器提示和故障保护。

6.2 消费电子

在电动牙刷、无线充、TWS 充电仓、小型护理设备等消费电子产品中，单片机通常负责电量检测、充电控制、按键交互、LED 提示和保护逻辑。

6.3 医疗电子

在雾化器、血氧仪、血压计等设备中，MCU 需要完成数据采集、显示控制、按键操作和报警提示。此类场景对稳定性和可靠性要求较高。

6.4 电机与风机控制

在风扇、水泵、吸尘器、空气净化器等产品中，单片机可配合 PWM、定时器、比较器或电机驱动芯片，实现转速控制、保护检测和运行状态管理。

7. 开发中需要注意的问题

8. 总结

中微单片机的学习重点，不只是记住某个芯片型号，而是理解单片机如何通过内核、时钟、GPIO、ADC、定时器、PWM 和 UART 等模块完成实际控制任务。对于初学者来说，可以从 LED 闪烁、按键检测、定时器中断、ADC 采集和 UART 串口通信这五类例程入手，逐步建立完整的开发思路。

在实际项目中，中微单片机可以应用于小家电、智能家居、消费电子、医疗电子、电机控制和传感器采集等领域。开发者在选型时，应结合 IO 数量、存储容量、外设资源、封装、电压范围、功耗和量产成本综合判断，并始终以具体型号的数据手册为准。 瞰芯科技作为中微半导代理商，围绕中微半导体 MCU 芯片及相关产品线，为客户提供一级代理渠道支持、现货供应、选型咨询、样品申请与方案开发服务
