一、核心特性一览

1. 基础性能

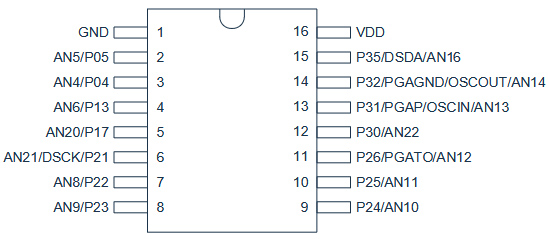

CMS8S3680-SSOP16 引脚图

• 内核：兼容 MCS‑51 指令系统，1T 流水线结构，最高工作频率 48MHz
• 工作条件：电压 2.1V～5.5V，温度 -40℃～105℃（工业级）
• 存储资源：
  • 最大 16KB 程序 Flash
  • 1KB 数据 Flash
  • 256B 通用 RAM + 1KB 扩展 XRAM

2. 高精度模拟外设

• 12 位 ADC：最多 22 个通道，内置 PGA（可编程增益放大器）配合 NTC 热敏电阻可实现 ±0.5℃ 的温度测量精度
• 2 路运放 + 2 路比较器：用于电流检测、过流保护等

3. 灵活控制与通信

• 6 路增强型 PWM：支持 4kHz 频率下精确占空比控制，适用于电机驱动、风扇调速
• 通信接口：SPI / I²C / UART，支持两线串行编程调试

4. 特色优势

• 引脚灵活映射：数字功能（包括烧录脚）可任意映射到 I/O 引脚，大幅简化 PCB 布局
• 低功耗与安全：支持休眠模式，内置看门狗定时器，分区保护、96 位唯一 ID、低电压复位/监测（LVR/LVD）
• 开发友好：提供库函数 + 寄存器双模式开发，缩短项目周期

二、典型应用场景与实现亮点

三、高精度 ADC 测温代码示例（基于 CMS8S3680）

以下代码展示如何使用片上 12 位 ADC 读取 NTC 热敏电阻，计算温度并执行过温保护逻辑。代码结构清晰，可直接移植。

#include "cms8s3680.h"
#include "adc.h"
#include "delay.h"

// 全局变量
float g_ntc_temp = 0.0f;
uint16_t g_adc_value = 0;

// 硬件参数
#define NTC_RESISTANCE  10000.0f   // 10kΩ NTC
#define REF_VOLTAGE     3.3f       // 参考电压 3.3V
#define OVER_TEMP_TH    105.0f     // 过温保护阈值 (℃)

// 1. ADC 初始化：12 位分辨率，PGA=1，自动采样时间
void ADC_Init(void) {
    ADC_Config(ADC_CHANNEL_0, ADC_RESOLUTION_12BIT, ADC_PGA_GAIN_1);
    ADC_SetSamplingTime(ADC_SAMPLING_TIME_AUTO);
    ADC_Calibrate();                // 校准消除系统误差
}

// 2. 读取 ADC 转换值（单次采样）
uint16_t ADC_Read(void) {
    ADC_StartConversion(ADC_CHANNEL_0);
    while (!ADC_IsConversionComplete());
    return ADC_GetResult();         // 返回 0~4095
}

// 3. 根据 ADC 值计算 NTC 温度（简化 Steinhart-Hart 方程）
float NTC_CalculateTemp(uint16_t adc_val) {
    // 计算 NTC 当前电阻
    float v_adc = adc_val * REF_VOLTAGE / 4095.0f;
    float r_ntc = NTC_RESISTANCE * (REF_VOLTAGE / v_adc - 1.0f);

    // B 常数法（B=3950K，适配 10k NTC）
    float b = 3950.0f;
    float t_kelvin = 1.0f / (1.0f/298.15f + (1.0f/b) * logf(r_ntc / NTC_RESISTANCE));
    return t_kelvin - 273.15f;
}

// 4. 温度检测与保护逻辑
void ADC_Process(void) {
    g_adc_value = ADC_Read();
    g_ntc_temp = NTC_CalculateTemp(g_adc_value);

    if (g_ntc_temp > OVER_TEMP_TH) {
        // 关闭输出（假设 PA1 控制 12V，PA2 控制 53V）
        GPIO_WriteBit(GPIO_PORT_A, GPIO_PIN_1, 0);
        GPIO_WriteBit(GPIO_PORT_A, GPIO_PIN_2, 0);
        // 可在此调用打嗝保护函数（复位定时器等）
    } else {
        GPIO_WriteBit(GPIO_PORT_A, GPIO_PIN_1, 1);
        GPIO_WriteBit(GPIO_PORT_A, GPIO_PIN_2, 1);
    }
}

// 主函数
int main(void) {
    System_Init();
    ADC_Init();
    while (1) {
        delay_ms(100);      // 每 100ms 检测一次
        ADC_Process();
    }
}

四、开发资源与支持

• 官方资料：中微半导体官网提供数据手册、ADC 应用指南、NTC 测温例程
• 开发模式：支持“库函数 + 寄存器”双模式，提供完整库函数封装，降低入门门槛
• 社区参考：CSDN 等平台有《CMS8S3680 在电源控制中的实战应用》《CMS8S69xx 智能温控系统搭建》等文章

五、常见问题（FAQ）

CMS8S3680 的 ADC 测温精度能达到多少？

配合 NTC 热敏电阻，12 位 ADC 结合 PGA 可实现 ±0.5℃ 的温度测量精度，满足工业温控需求。

CMS8S3680/69xx 系列支持哪些通信接口？

支持 SPI、I²C、UART 三种标准通信接口，同时支持两线串行编程调试，方便开发和量产。

引脚映射功能有什么实际价值？

数字功能（包括烧录脚）可任意映射到任意 I/O 引脚，大幅简化 PCB 布局，尤其适合空间受限的电源模块设计。

该系列芯片的工作温度范围是多少？

工业级温度范围 -40℃～105℃，适用于严苛的工业环境。

开发环境支持哪些工具链？

支持 Keil C51、IAR EW8051 等主流 8051 开发环境，中微提供完整的库函数和寄存器例程。

六、结语

中微 CMS8S3680/69xx 系列以 1T 8051 的简洁指令、丰富外设和灵活引脚映射，为工业控制、电源管理和智能温控提供了高性价比的国产 MCU 选择。配合成熟的开发工具链与示例代码，可显著缩短产品研发周期。

如需获取完整工程代码或具体应用指导，欢迎留言交流。
