CMS32L051低功耗MCU：可配置时钟树架构与多场景应用解析

来源：瞰芯科技发布时间：2026/6/10

CMS32L051低功耗MCU基于ARM Cortex-M0+内核，主频64MHz，集成HOCO/HSE/LSE/LSI四类时钟源，支持Run/Stop/DeepSleep动态功耗管理，内置12位ADC、温度传感器、多种通信接口，广泛应用于智能家居、工业物联网、电池供电设备等场景。

CMS32L051 可配置时钟树架构及多场景应用指南 | 助力智能、低功耗、高性价比产品落地

CMS32L051 MCU 搭载中微自主研发的分层可配置时钟树方案，整合四路相互独立的时钟振荡源，具备频率宽域调节、动态功耗变频、外设独立门控开关等核心能力，整体工作频率覆盖32kHz至64MHz全区间。该时钟架构打破了传统单片机“性能与功耗无法兼顾”的痛点，将高时序精度、硬件低成本、极低待机功耗与长期运行稳定性融为一体。开发者可根据终端设备的工作状态灵活切换时钟策略，全面适配智能家居、民用消费电子、工业数据采集、电池供电物联网终端等各类产品，是实现设备高性能运行与低功耗值守双重需求的底层核心架构。基于 ARM® Cortex®-M0+ 32 位 RISC 内核，最高工作频率 64 MHz。内置高速嵌入式闪存，提供最大 8 KB SRAM 与 64 KB 程序/数据闪存。集成 I²C、SPI、UART、LIN 等标准通信接口，以及 12 位 ADC 与片内温度传感器。

一、四类时钟源技术特性及产业落地场景

HOCO高速内置RC

1MHz~64MHz连续调节，出厂精度±1%，无需外挂晶振，极速启动。低成本消费电子首选，适配电饭煲、智能照明、WS2812驱动、UART通信等。

HSE高速外部晶振

1MHz~20MHz外接，高精度抗温漂，提升ADC采样与485通信可靠性。用于血糖仪、血氧检测、工业Modbus组网。

LSE32.768kHz外部晶振

RTC专用超低功耗，全年精准计时，支持闹钟唤醒、定时启停。适用智能插座、冰箱、IoT环境监测节点、健康手环。

LSI15kHz 低速RC

纳瓦级功耗，内置看门狗及低功耗定时器，抗温漂。用于电池供电采集端、遥控器，深度休眠低至0.1μA，提升设备续航。

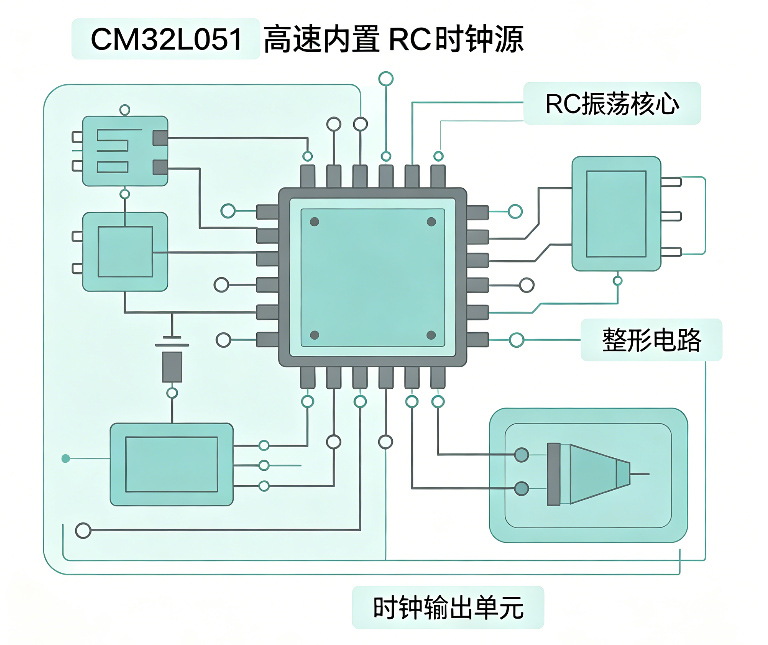

1. HOCO 高速内置RC振荡时钟（主流通用时钟）

芯片内置高精准高速RC振荡电路，支持1MHz~64MHz连续频率调节，出厂预设校准精度可达±1%，无需外挂高速石英晶振即可稳定起振工作。该时钟源具备上电启动速度快、外围电路极简的特点，能够有效精简整机元器件数量，降低物料采购与PCB布局成本。在实际产品开发中，该时钟源可完全满足电饭煲、智能温控面板、扫地设备、智能照明等家居设备的主控逻辑运算、IO端口控制及PWM调速控制需求；同时可稳定支撑WS2812彩灯阵列驱动、SPI高速数据交互、UART串口数据传输等外设功能，广泛适用于智能遥控器、耳机充电仓、小型智能穿戴等民用产品，是消费类产品量产降本的核心优选时钟方案。

2. HSE 高速外部晶振时钟（高精度高稳定性时钟）

芯片支持1MHz~20MHz外接高速晶振输入，相较于内置RC时钟，具备更优异的时序一致性与温度抗干扰能力。该时钟源既可以作为系统全速运行的主时钟，也可用于校准内部HOCO时钟基准，有效补偿温度变化、电压波动带来的时序漂移误差，大幅提升系统整体时序精准度。针对高精度开发场景，HSE时钟可有效保障便携式血糖仪、血氧检测仪、小型传感检测设备的12位ADC采样精度，杜绝环境干扰导致的采样数据跳变、信号失真；同时适配485总线通信、Modbus工业组网等对时序要求严苛的通信场景，避免数据丢包、传输误码问题，充分满足工业采集模块、精密检测仪器的高可靠时钟基准需求。

3. LSE 32.768kHz 低速外部晶振（RTC专用计时时钟）

LSE时钟是专为片上RTC实时时钟模块量身打造的低速高精度振荡源，以超低功耗模式持续运行，可实现全年不间断精准计时，支持定时闹钟触发、周期性设备唤醒、时间戳记录等拓展功能。凭借精准计时、低耗值守的核心优势，该时钟源广泛应用于带定时功能的智能家电，帮助智能插座、定时断路器、热水器、冰箱等设备实现精准启停控制；同时适配电池供电的环境监测终端、IoT数据采集节点的休眠唤醒工作逻辑，也可为低功耗手环、健康监测类穿戴设备提供稳定的长效计时基准，保障设备时间系统长期精准运行。

4. LSI 15kHz 低速内置RC振荡时钟（超低功耗值守时钟）

该时钟源为全内置架构，无需任何外围匹配器件，拥有纳瓦级超低运行功耗，具备优秀的抗温漂、抗电压波动能力，主要为系统低功耗模式、独立看门狗、低频定时模块提供稳定时钟支撑，是芯片实现极致低功耗设计的关键配置。尤其适配长效续航、无人值守的终端设备，在一次性电池供电的温度采集节点、无线传感终端、遥控设备中，设备深度休眠时仅保留LSI时钟工作，可实现0.1μA级的超低待机功耗，极大延长设备电池续航周期。同时，该时钟可为工业测控模块、IO控制单元的看门狗电路提供独立时钟，有效规避程序死机、代码跑飞等异常问题，显著提升工业设备长期运行的稳定性与安全性。

二、分层动态时钟功耗模式及工况适配逻辑

CMS32L051设置Run、Stop、Standby、DeepSleep四级分层时钟功耗管理机制，可依据设备实时运行工况智能切换时钟配置，动态平衡运行性能与待机功耗，精准适配各类工作场景需求：

Run 全速运行模式：依托HOCO、HSE高速时钟驱动系统全速工作，最高主频可达64MHz，可轻松应对设备高速运算、高频信号采集、多外设同步工作等高性能运行场景。
Stop 休眠待机模式：关闭内核主时钟运行，保留外设时钟按需工作，适配设备短时待机、间歇启停、高频唤醒的工作场景，在不影响设备响应速度的前提下降低运行功耗。
Standby / DeepSleep 深度休眠模式：仅保留LSI、LSE低速时钟维持值守，关闭所有高速时钟与冗余功耗输出，达成极致低功耗待机效果，适配设备长期休眠、定时唤醒、无人值守的物联网超低功耗应用场景。

✔ 智能变频策略：工作模式全性能释放，休眠模式深度节能 —— 真正实现“高速高性能、低速低功耗”的无缝切换，适合电池供电的物联网终端与便携医疗设备。
