1. 产品概述 —— 中微单片机烧录器介绍

CMS-WRITER8 LITE 是中微半导体自主研发的第五代智能型MCU编程烧写设备，专为中微单片机批量烧录、产线自动化及研发调试设计。该烧录器支持联机、脱机及目标板三种烧写模式，可同时对 FLASH、MTP、OTP 等多种类型芯片进行高效烧写，并具备USB固件升级功能，广泛应用于小家电控制板、汽车电子、工业控制、消费电子等领域。

相比传统烧录器，CMS-WRITER8 LITE 内置独立处理器和大容量存储，可预存多个烧录工程，断电后配置不丢失。配合中微半导体 CMS_WriterPro 上位机软件，工程师可以快速完成芯片配置、烧录档下载及量产管控。本文将以图文形式详细讲解中微单片机烧录器的使用步骤，帮助新手和产线工程师快速上手。

2. 核心功能 —— 为什么选择 CMS-WRITER8 LITE？

此外，CMS-WRITER8 LITE 还具备滚码烧录、烧录次数限制、校验和显示等量产管理功能，极大提升生产效率和可追溯性。

3. 硬件结构详解 —— 认识烧写器的每一个部分

掌握硬件接口和指示灯含义是中微单片机烧录器使用步骤的基础。CMS-WRITER8 LITE 由控制底板、可更换烧写小板、烧写座及金属外壳构成。各部件功能如下表：

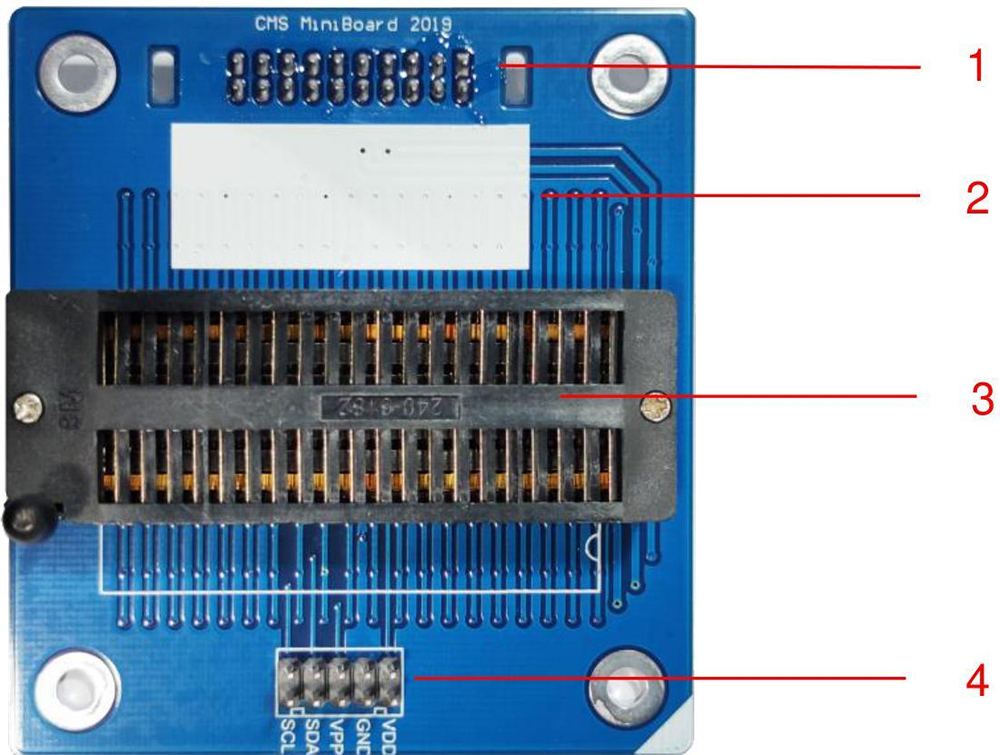

3.1 烧写小板（适配不同芯片封装）

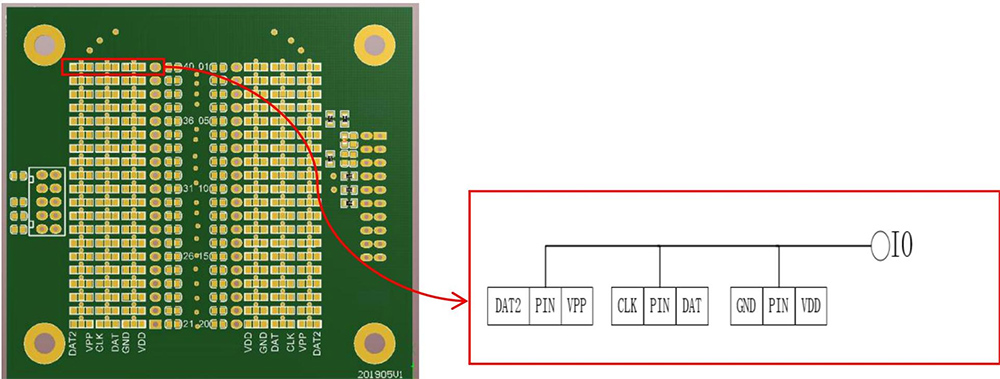

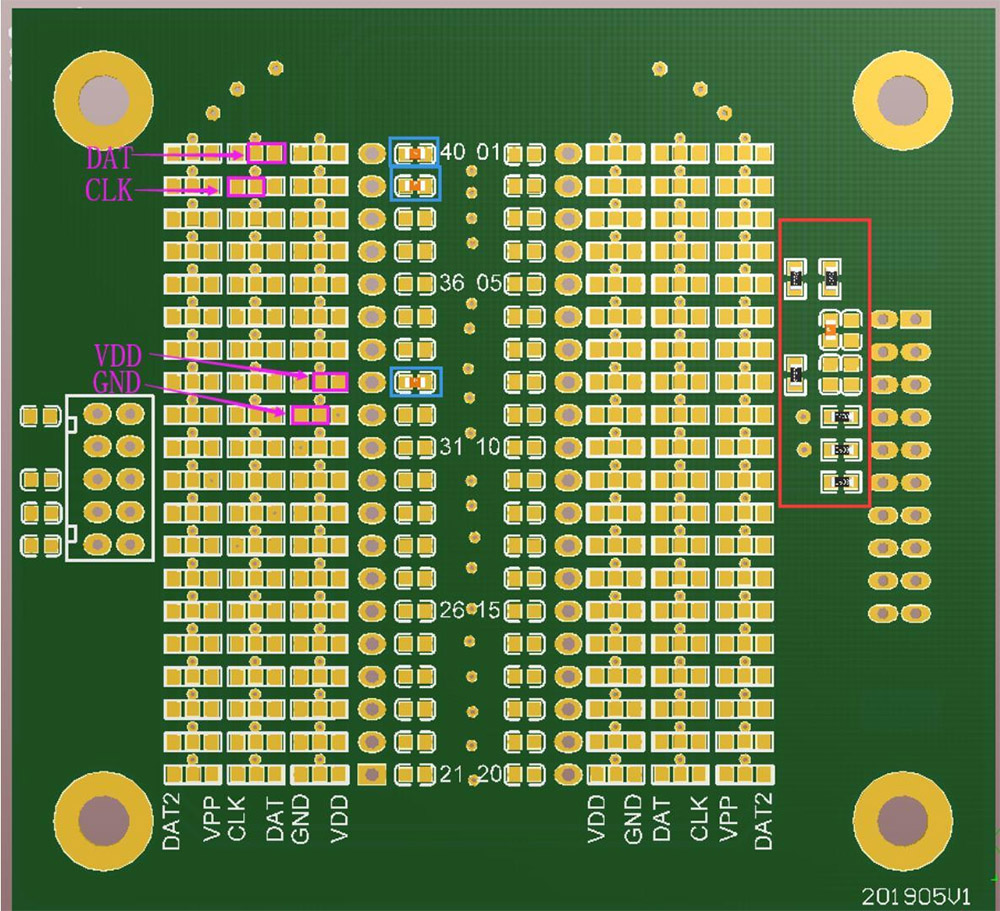

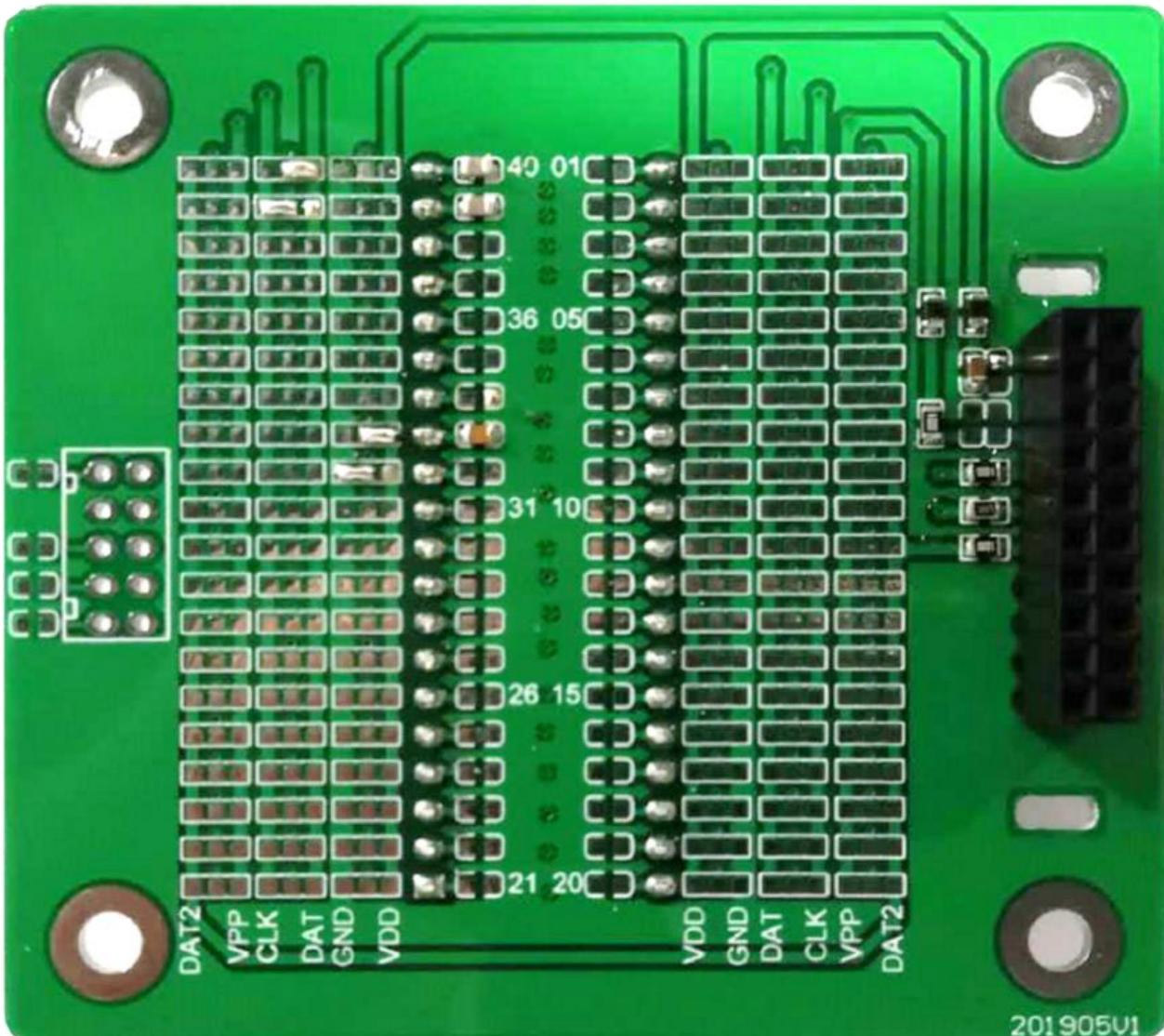

每款芯片对应专用烧写小板，板上设有烧录座（如图3编号3）、信号跳线焊盘（图4）。用户可根据芯片引脚分配，用焊锡短接公共端与对应信号（VDD/GND/DAT/CLK/DAT2/VPP），实现灵活适配。

3.2 标配配件清单

• CMS-WRITER8 LITE 主机 ×1
• 对应芯片烧写小板 ×1（需单独选配）

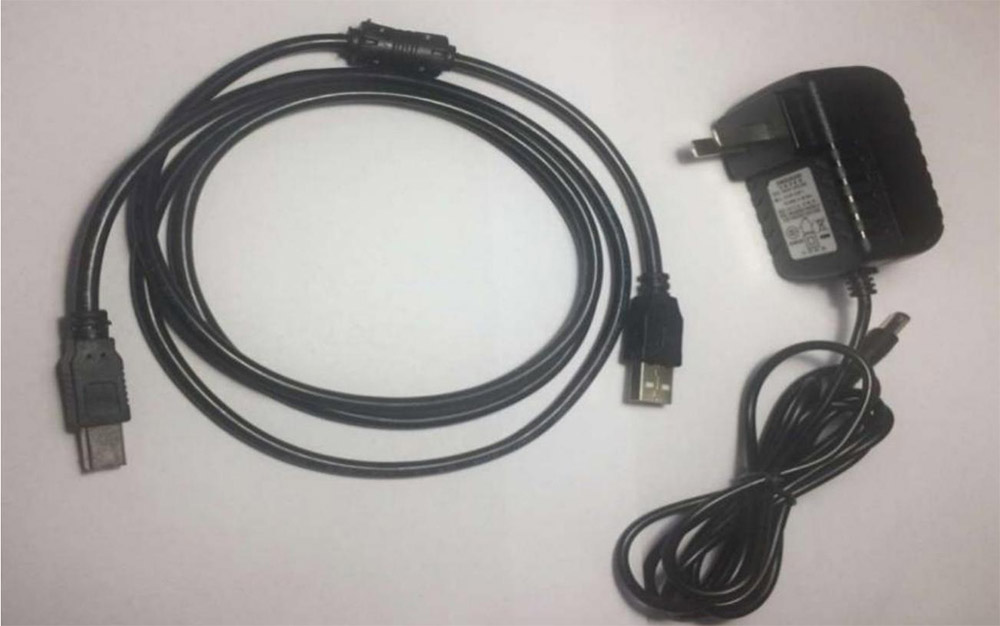

• USB A-B 数据线 ×1
• DC 20V/1A 电源适配器 ×1
• 10PIN 排线（连接机台用）×1

4. 脱机烧写完整操作步骤 —— 中微单片机烧录器使用教程（量产场景）

脱机烧写是产线最常用的模式，无需电脑，一次下载多次烧录。以下是详细步骤：

1. 安装软件并下载烧录档：在PC上安装 CMS_WriterPro（官网可下载），通过USB连接烧录器，打开软件加载目标 hex/scx 文件，点击“下载到烧录器”。下载成功后数码管显示 Config Sum（配置和）。
2. 放置芯片：将待烧录的芯片正确放入烧写小板的烧录座中，注意引脚1方向。

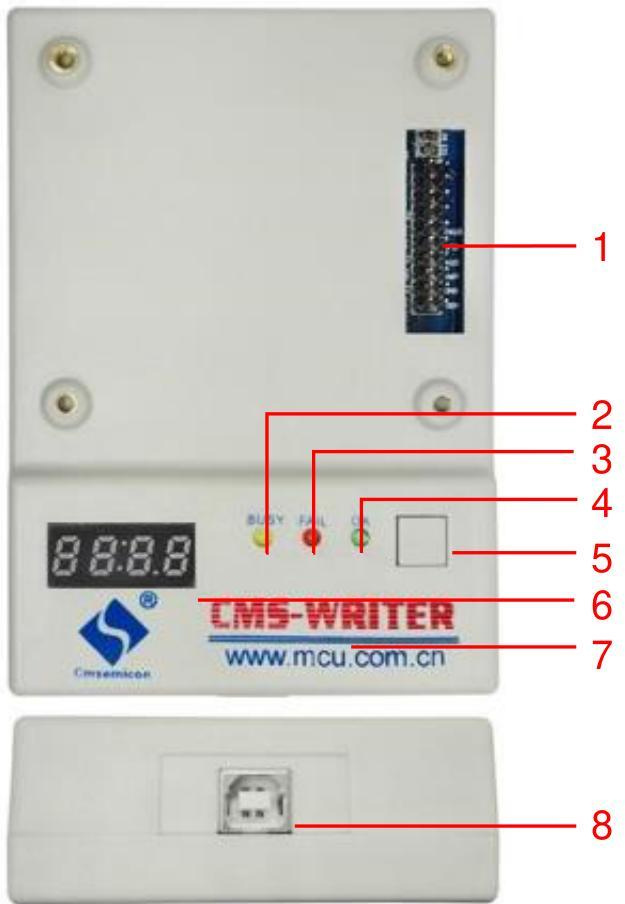

3. 启动烧录：短按烧写按键（图1中编号5），黄色LED开始闪烁，表示正在烧写。

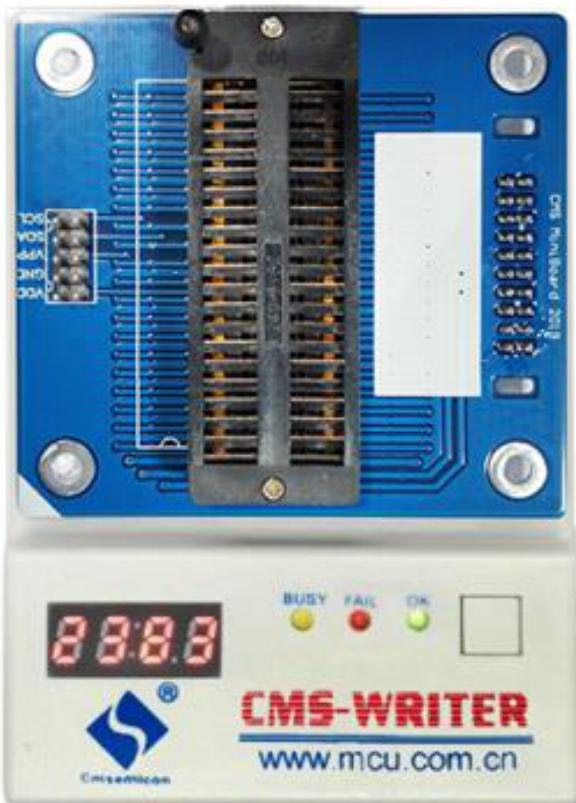

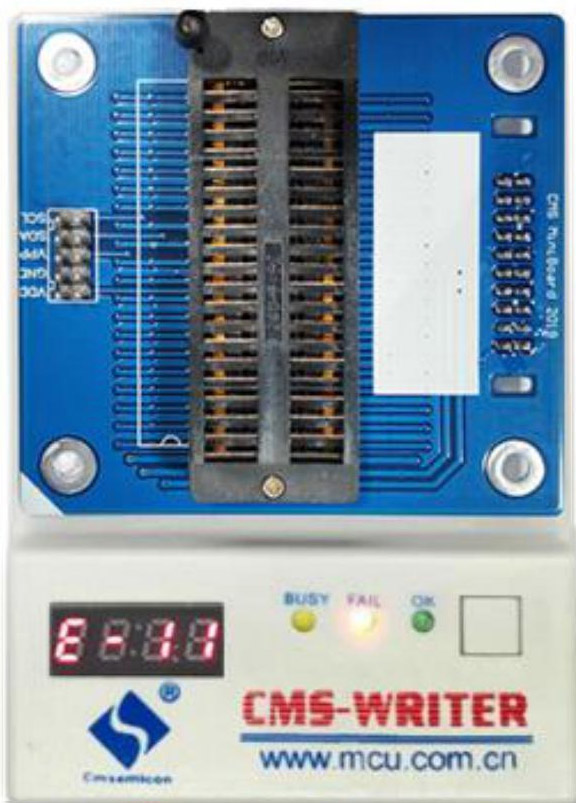

4. 判断结果：烧写结束后，绿色LED常亮表示成功，红色LED常亮表示失败。数码管同时显示错误代码（详见第6章故障代码表）。

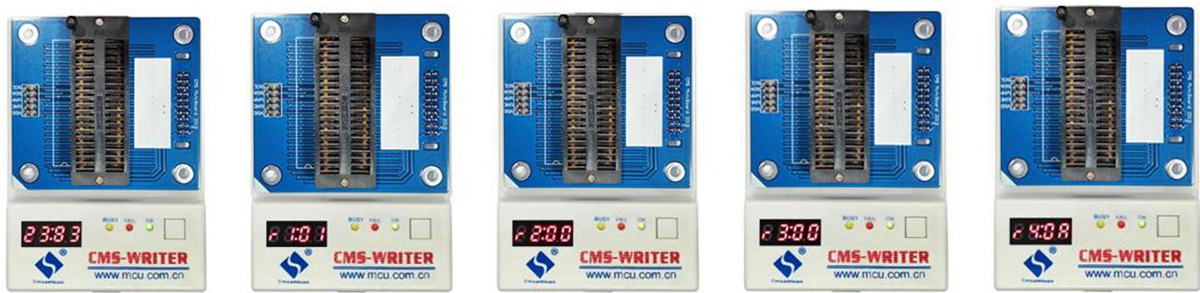

4.1 滚码（序列号）烧写显示

在 CMS_WriterPro 中可使能滚码功能（例如设置起始地址和步长）。脱机烧录时，数码管会循环显示 CfgSum 和滚码值（r1~r4），方便产线员工核对序列号是否递增，防止重复烧录。

5. 自动化机台集成 —— 提升量产效率

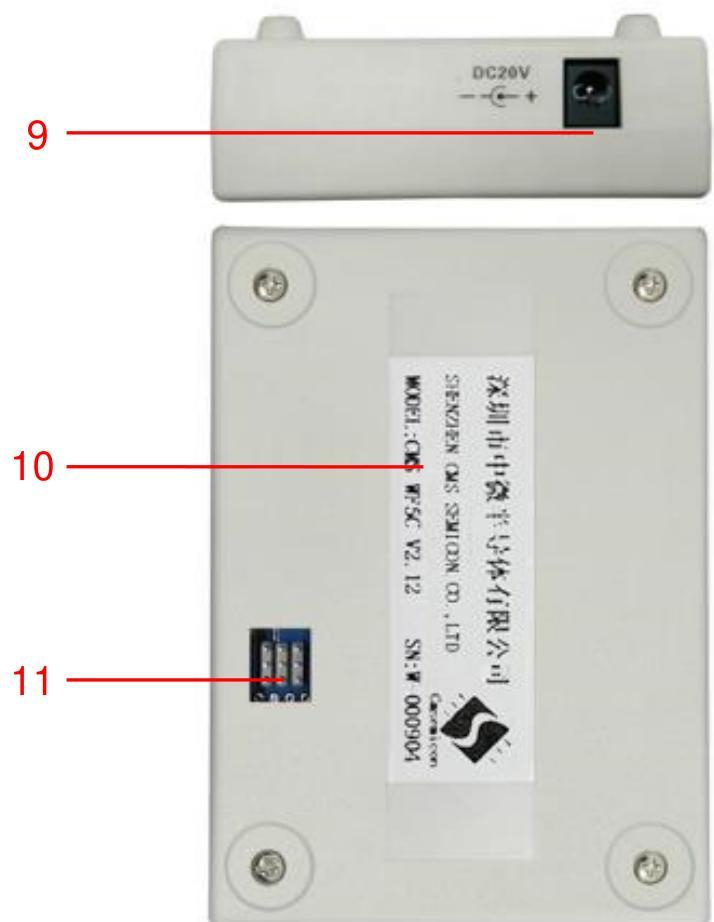

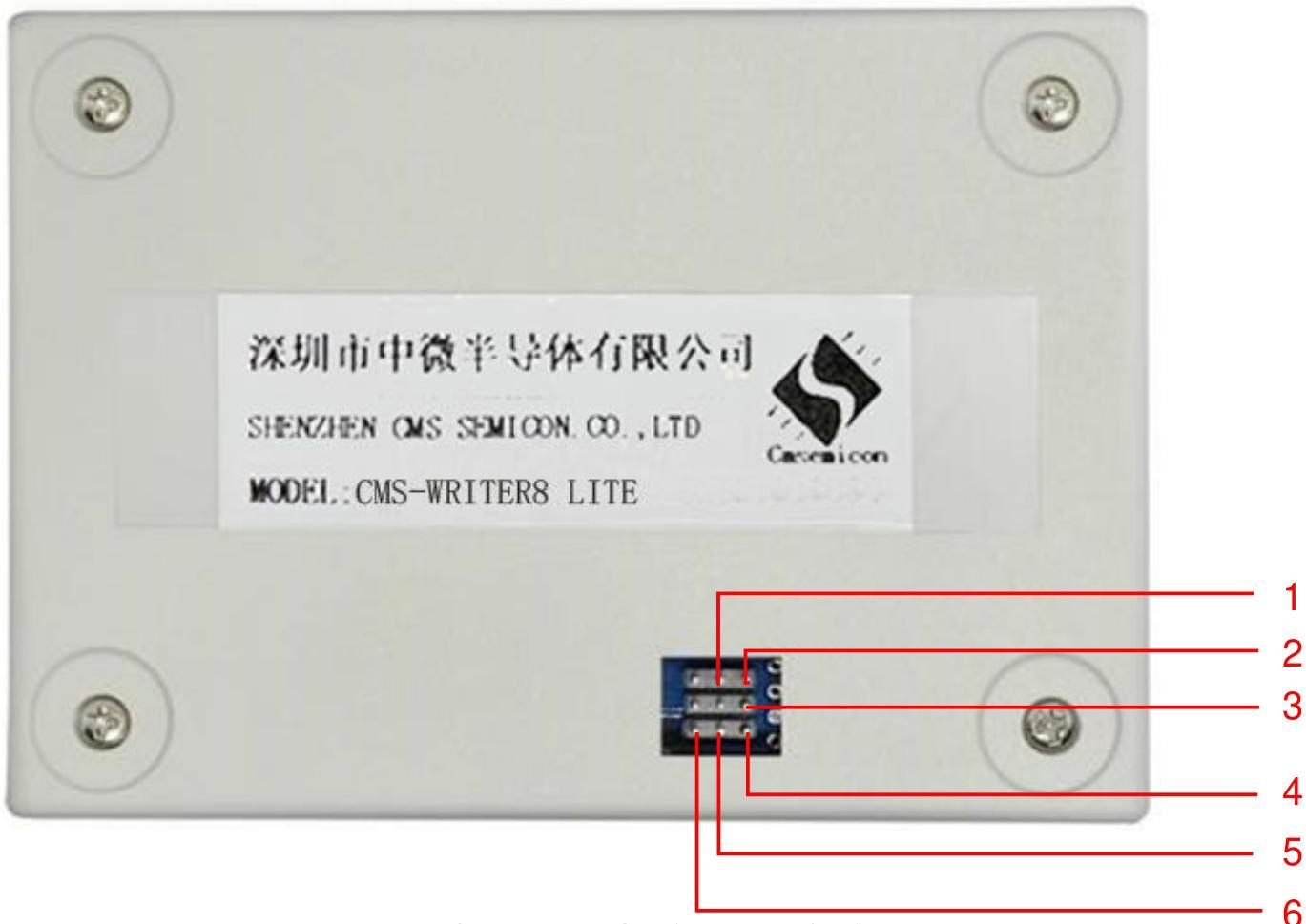

CMS-WRITER8 LITE 提供标准 I/O 接口，可直接嵌入自动烧录机台。通过排线接口2（图1中编号9）连接，信号定义如下：

5.1 时序说明与连线注意事项

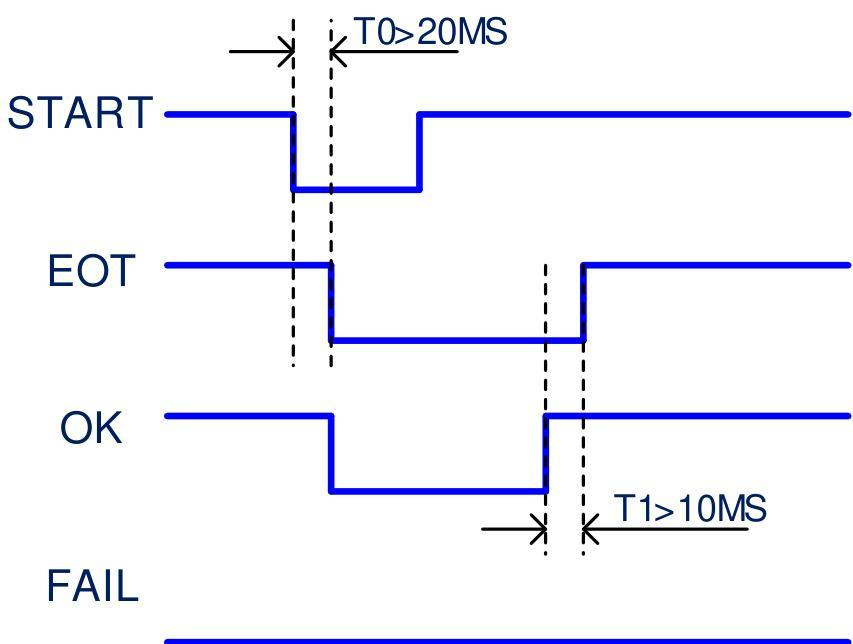

烧写成功时序： 机台给 START 下降沿 → 烧写器拉低 EOT/OK/FAIL → 烧写完成后 EOT 拉高 → OK 拉高，FAIL 保持低。

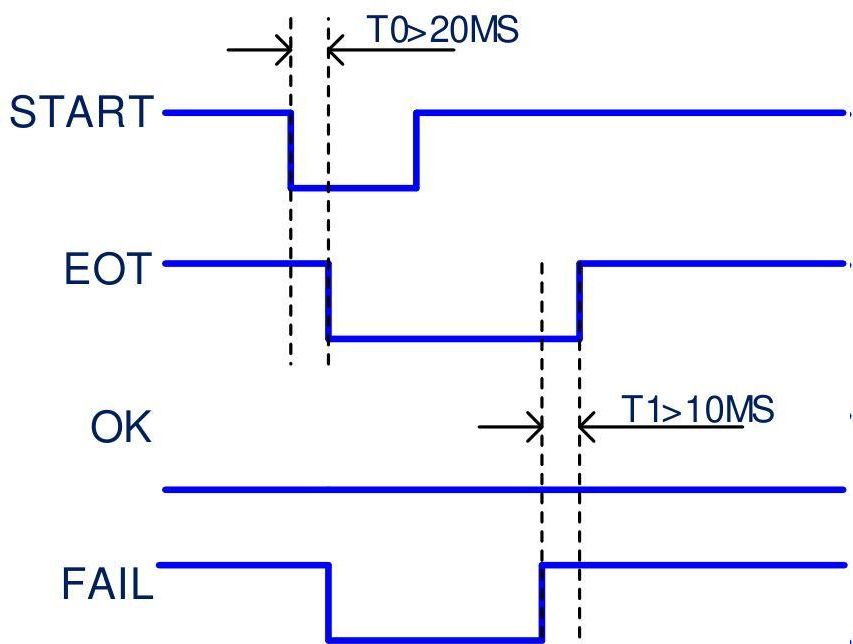

烧写失败时序： 若烧写失败，EOT 拉高，OK 保持低，FAIL 拉高。

6. 故障代码全面排查 —— 快速解决烧录异常

当烧写器红色LED常亮并且数码管显示错误代码时，可参照下表定位问题。我们将错误分为A（常规处理）、B（需分析）、C（联系技术支持）三类。

7. 文档版本与更新日志

本文档遵循中微半导体官方技术规范，适用于 CMS-WRITER8 LITE 硬件版本 V2.0 及以上。如需转载或用于商业培训，请注明出处。
