去年做空气净化器面板，原方案用“STM8S003 + HT1621 LCD驱动 + TS04触摸”，BOM成本高且PCB挤。换用CMS80F7519后，单芯片搞定LCD显示、触摸按键、风机PWM控制和Wi-Fi串口通信，板子面积缩小35%。下面基于官方数据手册 Rev.1.0.8 和量产经验，把它的硬核底牌一次说透。USBFS可以充当主机或设备控制器。
使用SYSCFG.DCFM位选择这些USBFS功能之一。复位后必须立即在初始设置中更改DCFM位，或者在D+上拉
禁用状态（SYSCFG.DPRPU位=0）以及D+和D-下拉禁用状态（SYSCFG.DRPD位=0）中更改DCFM位。

图1：CMS80F751x 内部功能模块

一、不看跑分看外设：参数完全披露

二、内置LCD/LED驱动——省掉一颗HT1621

支持1/2、1/3、1/4偏压，最多8COM×16SEG段码LCD。电饭煲、微波炉、空气净化器最常见的2COM×10SEG轻松驱动。LED数码管同样支持共阴/共阳配置。休眠时显示维持，功耗仅十几微安。

// LCD 初始化片段（实测可用）
LCDCFG = 0x12;     // 1/3 bias, 1/4 duty
LCDEN = 1;
LCDRAM[0] = 0x3F;  // 显示 "0"

三、30路硬件触摸按键——不再外挂触控芯片

全部GPIO可配为触摸通道，内置专用振荡器和去抖电路。墙壁开关客户原来用“MCU+TS04”四键方案，换CMS80F7519后直接省了3元BOM，触摸响应更快。休眠时触摸可唤醒，功耗增加极微。

四、12位30通道ADC——多传感器直连

智能家电需要同时采集NTC、湿度、CO2、PM2.5等多路信号。30个通道意味着几乎每个引脚都可做ADC输入。内部1.2V基准温漂实测约20ppm/℃，ENOB可达10.2位（100ksps）。

五、6路互补PWM带死区——能控电机

支持独立、互补、同步模式，互补模式下死区时间可编程。吸尘器、风扇、水泵的BLDC驱动都可以用它，配合比较器做BEMF过零检测。硬件刹车让PWM输出瞬间进入安全电平，保护MOSFET。

六、最被低估的功能：UART1 任意IO映射

PCB布局时串口引脚与其它外设冲突？CMS80F751x的UART1的TXD/RXD可映射到任意GPIO。底层通过寄存器配置，不增加任何延迟。调试时甚至可以把串口临时挪到空闲引脚。

// 将UART1映射到P05(TXD1)和P04(RXD1)
P05CFG = 0x02;   // P05 作为 TXD1
P04CFG = 0x02;   // P04 作为 RXD1

七、选型对比：SOP28 vs LQFP32 vs TSSOP20

八、工程师经验：三个必踩的坑

• LCD鬼影：偏压配置与玻璃不匹配。选型时确认玻璃偏压（1/2或1/3），寄存器必须一致，并加外部电容。
• 触摸误触（潮湿环境）：硬件加并联电容（10pF~33pF），软件加大去抖窗口（>30ms）。
• 休眠功耗偏高（>50μA）：未使用GPIO浮空且开上拉。正确做法：将所有未用IO设为模拟模式（PMCxx=1）或输出低电平并关上下拉。

九、总结：CMS80F751x 最适合这些项目

• 智能家电面板（净化器、烤箱、微波炉）——单芯片完成显示+触摸+主控
• 电机控制（风扇、水泵、电动牙刷）——6路互补PWM带死区+比较器
• 便携医疗/仪表（血压计、血氧仪）——高精度ADC+低功耗+LCD驱动
• 成本敏感的高集成度产品——相比ST/台系方案BOM直降20%

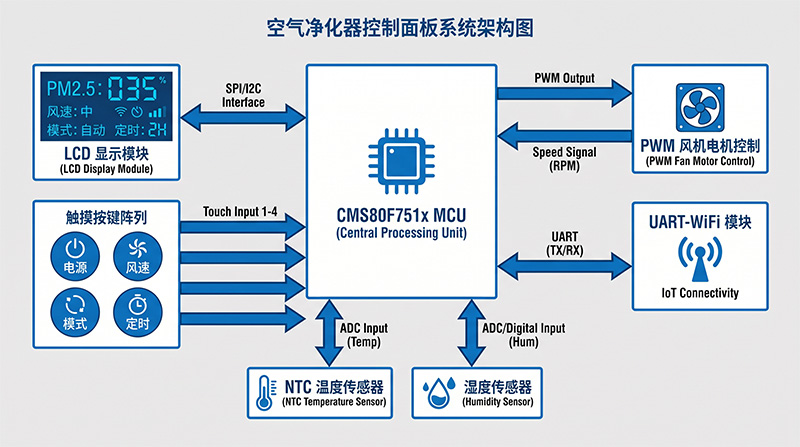

图2：CMS80F751x 在空气净化器中的信号链
