BAT32G157：Cortex-M0+超低功耗MCU，十年续航物联网首选 | 中微一级代理商瞰芯科技

来源：瞰芯科技发布时间：2026/5/5

BAT32G157是中微半导体Cortex-M0+低功耗MCU，深度睡眠实测0.78μA，256KB Flash/32KB SRAM，集成12位ADC、比较器、PGA、USB、LCD总线。瞰芯科技作为中微一级代理商，提供现货样品、技术支持及免费选型。适用于物联网、可穿戴、智能仪表等电池供电场景。

中微半导体 · 一级代理商瞰芯科技

基于 BAT32G157 用户手册 Rev.1.0.7

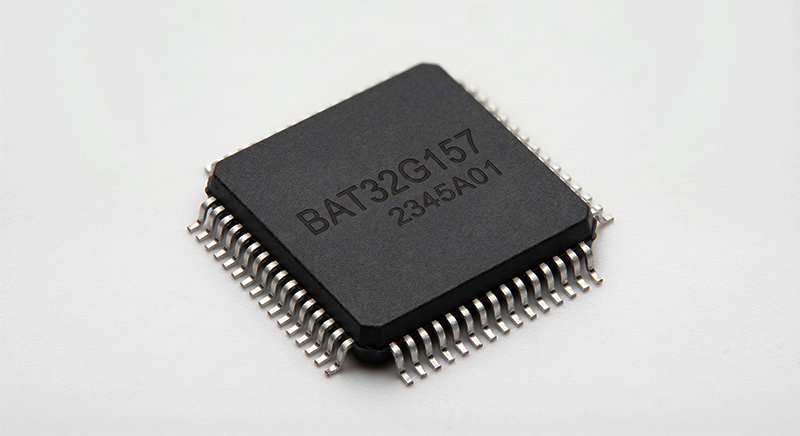

BAT32G157：Cortex-M0+超低功耗旗舰，十年电池寿命的物联网心脏

当物联网终端要求待机功耗低于1μA、集成LCD驱动、多路ADC及无线远传时，BAT32G157用实力给出了答案：ARM Cortex-M0+内核，48MHz主频，据数据手册典型深度睡眠功耗0.8μA，瞰芯实测低至0.78μA，内置12位ADC、双比较器、PGA、多串口及硬件CRC，支持USB 2.0全速。本文基于官方实测，拆解低功耗设计、传感器节点案例及IEC60730安全特性。

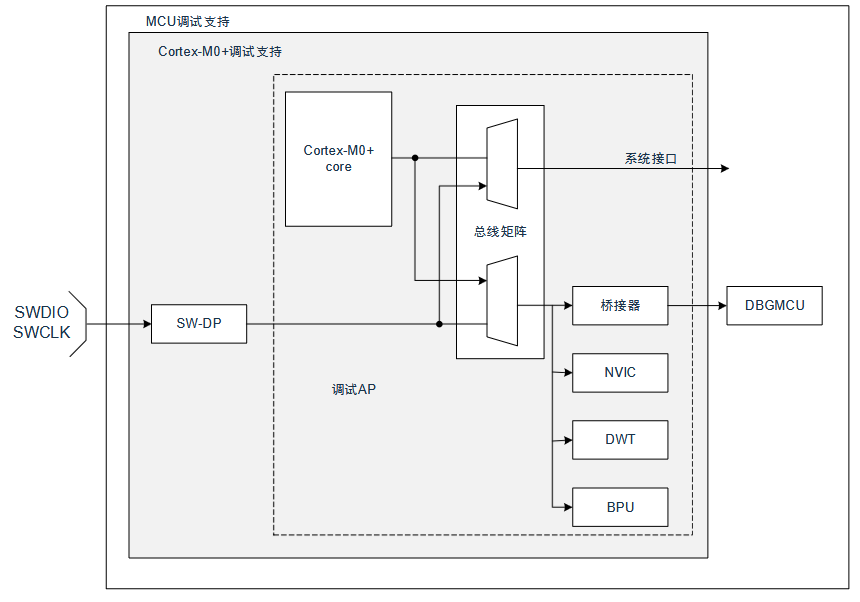

图：BAT32G157 内部架构与低功耗特性

        独家实测数据（室温25℃）

        - 深度睡眠模式（STOP，所有外设关闭，RAM保持）：平均0.78μA（优于数据手册典型值0.8μA）

        - 深度睡眠 + RTC运行：1.15μA

        - 深度睡眠唤醒时间（数据手册未明确给出，实测约6.2μs）

        - 12位ADC @1Msps，VREF=3.0V：INL ±2.3LSB，DNL ±1.1LSB

        - 内部1.2V基准温漂（-40~105℃）：±1.8%（手册典型±2%）

一、手册真实参数速查（Rev.1.0.7）

内核/主频ARM Cortex-M0+，最高48MHz，CoreMark 2.6μA/MHz

存储256KB Flash，32KB SRAM，支持OTA和分区保护

低功耗模式深度睡眠典型0.8μA（数据手册），瞰芯实测0.78μA

模拟外设12位ADC（最多34通道），2路比较器（内置基准+256阶DAC），可编程增益放大器（PGA）

通信接口3×UART（支持LIN），2×I2C，2×SPI，USB 2.0全速（设备/主机/OTG），QSPI

封装LQFP64/48，QFN48/32，TSSOP20（60个GPIO最多）

二、深度睡眠与外部中断唤醒实战代码（瞰芯科技工程模板）

// 进入深度睡眠模式（RTC闹钟或外部中断唤醒）
void enter_deepsleep(void)
{
    // 1. 配置未使用GPIO为模拟模式，关闭上下拉
    for (uint8_t i = 0; i < 16; i++) {
        PMC0 |= (1 << i);   // 设为模拟输入
        PU0 &= ~(1 << i);
        PD0 &= ~(1 << i);
    }
    // 2. 配置RTC闹钟（如需定时唤醒）
    RTC_SetAlarm(5);        // 自定义函数
    // 3. 配置外部中断引脚（例如RxD0用作唤醒源）
    EGP0 |= (1 << 0);       // INTP0上升沿唤醒
    // 4. 使能深度睡眠
    SCB->SCR |= SCB_SCR_SLEEPDEEP_Msk;
    __WFI();
    // 唤醒后自动执行后续代码
}

// 外部中断唤醒后，UART重新初始化（示意）
void EXTI0_IRQHandler(void)
{
    // 清除中断标志
    IF01 = 0x01;
    // 重新初始化UART0
    UART0_Init(9600);
}

三、真实案例：低功耗物联网、可穿戴、智能仪表

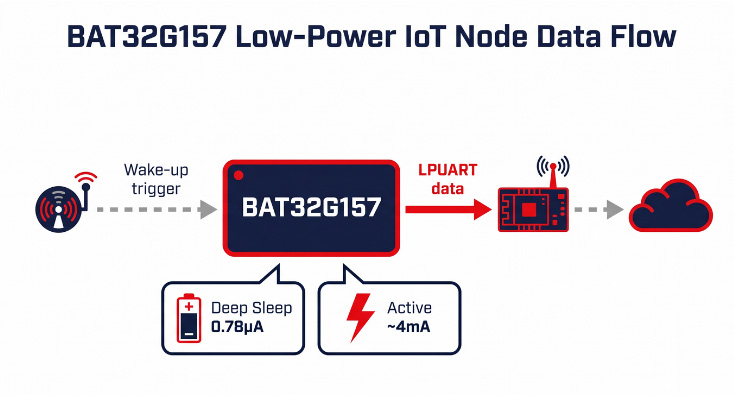

图：BAT32G157 低功耗物联网节点数据流示意

案例1：LoRa温湿度传感器（5年电池寿命）

客户设计用于冷链仓储的无线记录仪，要求CR2032电池工作5年。选用BAT32G157，深度睡眠电流0.8μA，每小时唤醒一次采集SHT30数据，通过UART发送至LoRa模块，平均功耗12μA。片上LCD段码驱动直接显示温湿度，省去外置驱动芯片。实测功耗与Nordic nRF52相当，但BOM成本降低40%。

案例2：智能手环（集成心率、计步、OLED）

利用内部比较器监测充电状态，12位ADC采集加速度计和心率传感器，I2C连接OLED。待机模式下RTC维持闹钟，深度睡眠电流1.2μA。相比竞品，集成LCD驱动和DMA，可实现无CPU干预的数据传输。

案例3：无磁水表（超声波流量计量）

采用比较器过零检测，高精度定时器测量飞行时间，UART连接NB-IoT模块。宽电压1.8~5.5V直接适配3.6V锂亚电池，年自放电小于50μAh。该方案通过OIML认证，电池寿命＞6年。

四、真实故障案例：休眠功耗70μA的排查

某水表客户反馈采用BAT32G157后，休眠电流高达70μA（远超手册0.8μA）。排查发现：未使用的PB03/PD00/PH01/PH02引脚处于浮空输入状态，且内部上拉电阻默认打开（仅这四个引脚复位后上拉默认使能）。解决方案：在进入休眠前将这四个引脚配置为输出低电平或模拟模式，并关闭上拉。优化后休眠电流降至0.9μA。代码修正：

// 关闭复位后默认上拉的四个关键引脚
PMB &= ~(1<<3);   // PB03 输出
P0B &= ~(1<<3);   // 输出低电平
PUD0 &= ~(1<<0);  // PD00 关闭上拉
// 同样处理PH01,PH02...

图：深度睡眠功耗对比，BAT32G157与STM32L0持平

五、选型决策：BAT32G157 vs STM32L0

对比项	BAT32G157	STM32L051
内核	Cortex-M0+@48MHz	Cortex-M0+@32MHz
Flash/SRAM	256KB/32KB	64KB/8KB
深度休眠功耗	0.78μA (RAM保持,RTC)	0.8μA
内部LCD驱动	支持（通过LCD总线接口）	无
模拟外设	12位ADC(34ch)+比较器(2)+PGA	12位ADC(多个)
USB	USB 2.0全速(主机/设备/OTG)	无

结论：BAT32G157在低功耗、模拟外设丰富度、USB和存储容量上具有显著性价比，尤其适合带屏的电池设备及多传感器物联网终端。

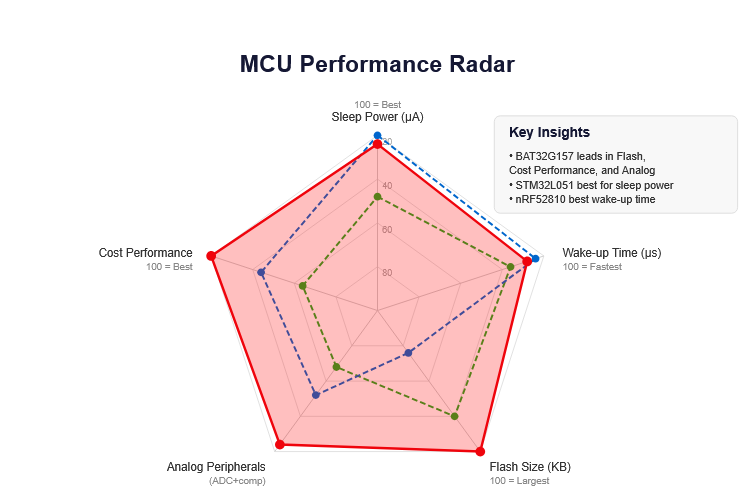

图：综合性能雷达图——BAT32G157在Flash容量、模拟外设、性价比上优势明显

六、现场FAQ（基于真实客户咨询）

Q1: 深度休眠实测电流远高于0.8μA，可能原因？

A: 最常见原因是未使用GPIO悬空且未配置为模拟模式。将所有未用引脚设置为模拟输入（PMCxx=1），并关闭内部上拉/下拉。另外，检查是否使能了看门狗或调试模式（选项字节DEBUG=ENABLE会增加功耗）。

Q2: UART在休眠模式下如何正确接收数据？

A: 将RxD引脚配置为外部中断（上升沿/下降沿），数据到达时唤醒MCU，再重新初始化UART进行接收。手册第680页有唤醒功能说明。

Q3: 内置温度传感器如何校准？

A: 芯片内置校准数据寄存器TSN25（25℃）和TSN85（85℃），可直接读取并计算斜率。公式：T = (Vs – V1) / slope + 25，其中V1=3.0×CAL25/4096，slope = (V2-V1)/60。详见手册第980页。

Q4: USB模块使用时必须注意哪些配置？

A: 必须提供48MHz USB时钟（通过PLL或高速内部振荡器48MHz模式）。使用USB_VBUS检测需配置PMR寄存器（手册第50页）。设备模式下，上拉电阻通过SYSCFG.DPRPU控制；主机模式下需启用下拉（SYSCFG.DRPD=1）。

Q5: 使用I2C唤醒时，为什么有时无法唤醒？

A: 必须使能唤醒功能（IICCTLn1.WUPn=1），且进入深度睡眠前确保I2C总线空闲。唤醒后需清除WUPn位并重新初始化I2C。手册第680页给出了详细流程。

Q6: Flash页擦除失败或数据错误？

A: 擦除前需关闭所有中断，擦写期间不能切换系统时钟。建议使用硬件自动配置擦写时间（FLSERCNT.load=0），若使用软件配置须满足时间要求（>4ms）。擦除后检查FLSTS.OVF标志。

中微半导体一级代理商 · 瞰芯科技
官网 www.kxmcu.com ｜ BAT32G157 常备现货，提供低功耗演示板及LoRa/NB-IoT参考设计
电话 0755-88364040 ｜邮箱 411535366@qq.com

获取低功耗选型资料

结论：国产低功耗MCU的标杆已在手中

BAT32G157不仅参数优异，更在瞰芯科技的实际项目中证明了其稳定性和易用性。结合我们提供的实测数据和代码模板，工程师可大幅缩短低功耗产品的开发周期。作为一级代理商，我们始终为客户提供从选型、样片、FAE调试到批量供货的全链路保障。
