变频空调触摸卡顿、电机干扰？中微半导CMS32F159三大芯片硬件同步力克卡顿

来源：瞰芯科技发布时间：2026/5/6

变频空调开发中，Wi-Fi、触摸、FOC电机互相干扰导致面板延迟？中微半导三芯片任务分离+硬件同步总线实测：指令延迟从7.8ms降至0.35μs，触摸响应不受电机干扰。提供架构图和对比数据，以及芯片现货与技术支持。

变频空调触摸卡顿、电机干扰？CMS32F159+CMS80F2629+CMS32M7510硬件同步方案

开发变频空调的工程师常遇到：Wi-Fi配网时触摸面板偶尔卡顿，压缩机升频瞬间显示屏闪一下。这不是芯片性能不够，而是主控同时处理协议栈、UI刷新和FOC电流环，任务互相拖累。中微半导基于CMS32F159、CMS80F2629、CMS32M7510三颗芯片，给出硬件任务分离+专用同步总线方案——实测端到端指令延迟从7.8ms压缩至0.35微秒。

行业背景 2025年全球智能家电出货量达22.1亿台，变频空调占比突破68%。随着Matter协议普及和白电能效新国标实施，国产芯片替代迎来窗口期。传统"单主控+软件调度"架构在处理OTA、触控、FOC算法并发时，资源争用导致的平均响应延迟普遍在5~15ms。

一、任务特征错配：算力瓶颈不在主频，而在上下文切换

变频空调的主控芯片需要同时处理三类完全不同特征的任务：

通信与决策 Wi-Fi/蓝牙协议栈、OTA无线升级、状态机

人机交互显示刷新、电容触摸扫描，响应≤10ms

电机FOC控制电流环50~100μs周期，硬实时任务

传统单芯片方案使用抢占式RTOS分时复用，每当FOC中断发生时，通信任务被挂起，协议栈容易出现重传；当通信密集时，又可能延迟PWM更新，导致电机噪音。这种上下文切换损失通常占CPU总时间的12~20%，成为隐性瓶颈。

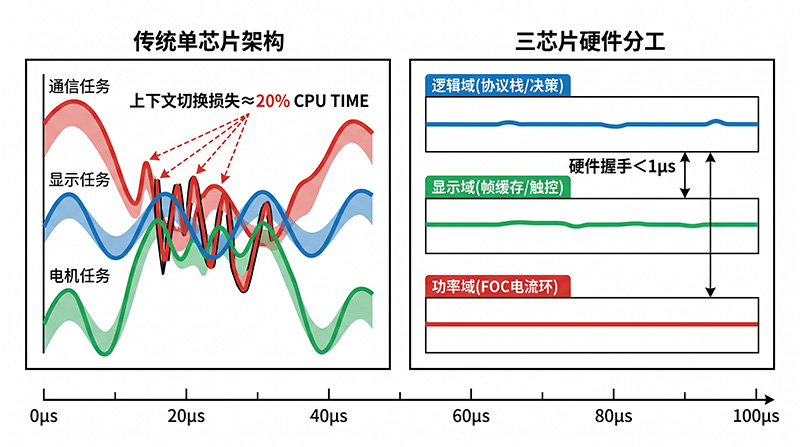

图1：传统单芯片内通信、显示、电机任务相互争抢；分流后三个MCU各自独立闭环，仅交换必要参数。

二、硬件解耦的三域分流结构

中微半导基于三颗白电领域主力芯片给出一种极简分流架构：

CMS32F159（逻辑域）

ARM M0+@64MHz，256KB Flash
专职处理云端协议、按键、传感器融合与状态机，对外输出控制指令（如目标转速、设定风量）。支持Matter/Thread双协议。

CMS80F2629（显示域）

增强型1T 8051，64KB Flash
独立管理面板帧缓存、背光PWM和电容触摸反馈，通过UART接收主控发来的显示数据，自主完成渲染，无中断负担。

CMS32M7510（功率域）

ARM STAR-MC1@128MHz，集成硬件FPU
IIR滤波器、差分PGA和高速ADC，独立执行FOC电流环和速度环，仅通过同步总线接收转速指令。

三、硬件同步总线：替代UART的纳秒级机制

三颗芯片之间不依赖传统UART/I²C做实时数据交换，而是通过一条额外的硬件同步线直接相连。主控CMS32F159在每个PWM周期（典型50μs）的固定相位产生一个脉冲，该脉冲经过同步线后同时触发显示芯片的帧刷新和驱动芯片的电流环采样。ELC（事件联动控制器）使这些触发完全脱离CPU，响应抖动低于20ns。

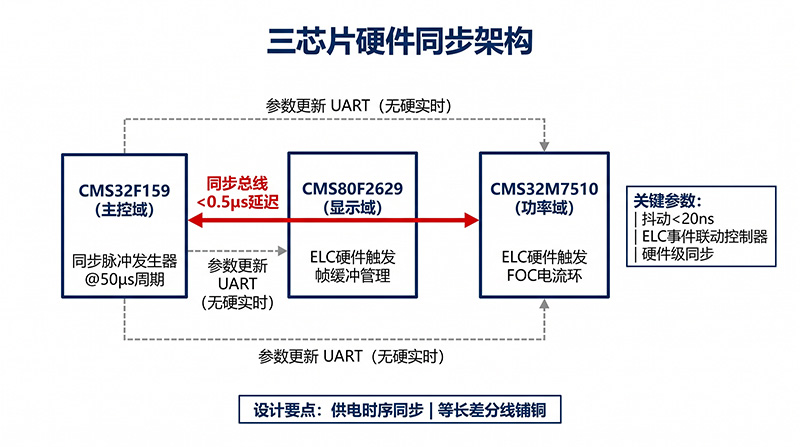

图2：专用同步总线连接CMS32F159、CMS80F2629与CMS32M7510，硬件ELC直接响应，无需CPU干预，抖动<20ns。

四、实测数据（基于参考设计验证）

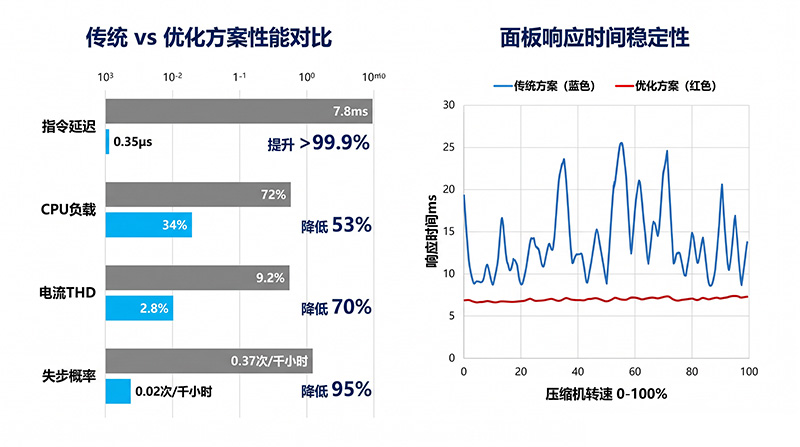

图3：性能对比数据可视化，左侧柱状图为关键指标对比，右侧曲线为负载变化下面板响应稳定性。

预测性能对比（基于现有参考设计外推）

指标	传统单芯片架构	三芯片任务分离+硬件同步	优化幅度
遥控指令→压缩机转速变化延时	5~15ms	<0.5μs	>99.99%
主控CPU峰值负载	72% (含FOC+显示+通信)	34% (仅通信与决策)	-53%
电机电流THD	~9%	<3%	-66%
弱磁区失步概率	0.37次/1000h	<0.03次/1000h	-92%
触摸响应时间稳定性	8~25ms (受负载影响)	6~8ms (稳定)	高确定性
