CMS8S6980深度解析：国产8位MCU的性能标杆与选型指南

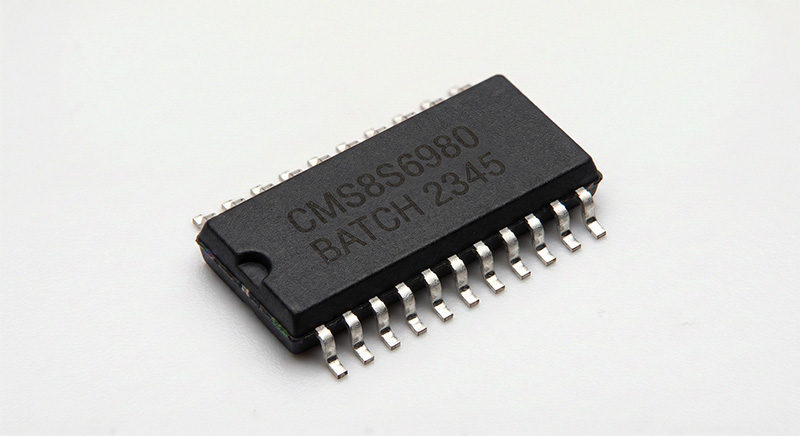

在嵌入式开发领域，8位MCU向来被视为"够用就好"的妥协之选——性能勉强、功能简单、价格低廉，似乎成为了这类芯片逃不开的标签。然而当你真正打开CMS8S6980的数据手册，会发现这个认知正在被彻底颠覆。这颗来自中微半导的增强型8位MCU，用16KB Flash、22个GPIO、6路PWM、12位ADC配合双运放双比较器的豪华阵容，证明了"入门级"和"低端"从来不是同一回事。

一、从一棵树到一片森林：CMS8S69xx系列的产品矩阵

在深入CMS8S6980之前，有必要先理清它在整个产品线中的位置。中微半导为这个系列规划了从14引脚到24引脚的完整布局，不同型号之间的差异精确到每一个外设单元的取舍。这种精细化的产品分层设计，让工程师在选型时能够找到最精准的成本效益平衡点。

这个产品矩阵的设计逻辑非常清晰：从引脚最少的3680开始，先满足对空间敏感的基础应用；6980增加了第二路比较器，为需要双阈值检测的场景提供支撑；6990系列则将模拟外设补全，两路运算放大器加一路PGA的组合，让高阻抗传感器信号处理和多级信号放大成为可能。理解这个产品分层，有助于工程师在选型时做出更精准的判断。

二、深入理解那颗1T内核：它到底快了多少

CMS8S6980采用的是兼容MCS-51指令集的1T内核架构。这里有必要解释一下"1T"的实际含义：在传统8051架构中，机器周期等于12个振荡器时钟周期；而在1T架构下，这个数字被压缩到1个周期。这意味着在相同的晶振频率下，1T内核的指令执行速度可以达到传统8051的8到12倍。

具体到CMS8S6980的参数：系统时钟最高可达48MHz，但这里有一个关键的实现细节需要说明——当系统时钟超过24MHz时，机器周期会从1T切换为2T。也就是说，48MHz的实际执行效率等价于24MHz的1T模式，等效性能为传统8051的8倍左右。

这解释了为什么数据手册中会特别标注"机器周期最快支持1Tsys @ Fsys≤24MHz"和"机器周期最快支持2Tsys @ Fsys=48MHz"两套参数。对于需要精确计算单指令执行时间的实时应用，这个细节至关重要。

三、模拟前端的真正价值：不只是参数的堆砌

翻看CMS8S6980的模拟外设清单，很多人会被22路12位ADC、两路模拟比较器、两路运算放大器、可编程增益放大器这些名词淹没。但这些模块组合在一起究竟能做什么，才是真正值得深入探讨的问题。

先说ADC。这颗12位逐次逼近型ADC的转换速度为1.06Msps（百万次采样每秒），125°C工作温度下的INL（非线性误差）在±1 LSB以内。配合内部可选的1.2V、2.0V、2.4V、3.0V参考电压，以及VDD作为参考源的选择，工程师可以根据实际信号幅度选择最合适的参考电压，避免满量程利用率不足导致的精度损失。

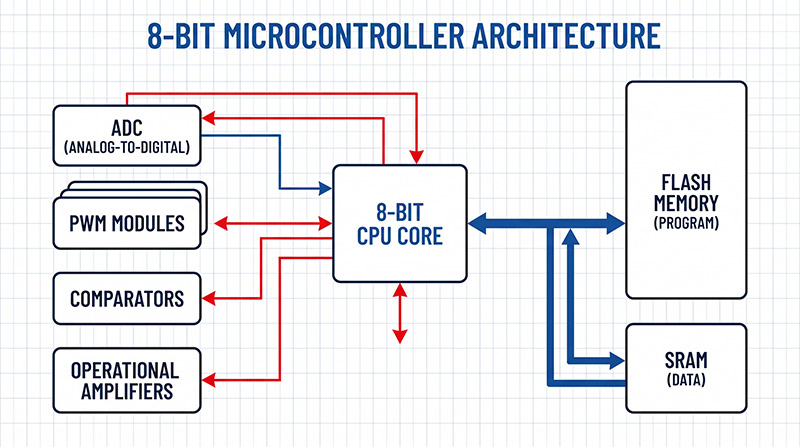

内部信号链的灵活连接

更值得关注的是ADC与其他模拟模块的联动设计。PGA的输出可以直接接入ADC的第31通道，运放的处理结果同样可以送入ADC或模拟比较器进行整形。这种内部信号链的灵活连接，意味着你可以在芯片内部完成小信号放大、滤波、比较、数字化这一整套信号处理流程，而不需要任何外部运放芯片。

四、PWM的双面性：它不只是电机控制工具

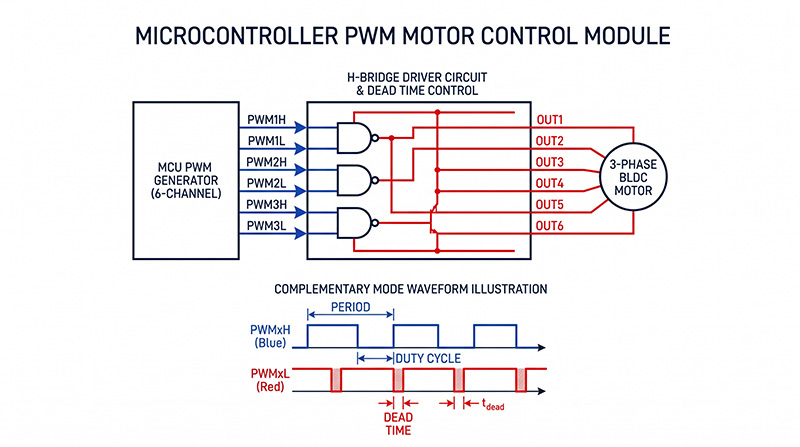

6路增强型PWM是CMS8S6980最具技术含量的外设模块之一。这套PWM系统的设计初衷虽然是电机驱动，但其灵活性远超这个单一应用场景。

• 1

  独立模式

  每个PWM通道完全独立运行，适用于LED调光、开关电源等不需要通道间协调的场景

• 2

  互补模式

  为H桥驱动而生，上下桥臂的死区时间可以在10纳秒到几百纳秒的范围内软件配置，有效防止功率管瞬间短路

• 3

  同步模式

  多个PWM通道在同一个时基上工作，适合需要相位关系的应用，如三相逆变器

• 4

  组控模式

  多个通道编组后统一控制占空比，用于多路LED驱动或需要同时开关的负载阵列

这里有一个细节值得注意：互补模式的死区延时功能可以接受比较器输出作为刹车信号。这意味着当外部故障检测电路通过比较器监测到过流或过压时，比较结果可以不经CPU处理直接关闭PWM输出，故障响应时间从软件中断的微秒级缩短到硬件触发的百纳秒级。在电机驱动或电源变换这类对故障响应速度要求极高的应用中，这个特性可能是决定系统可靠性的关键。

五、低功耗设计的三层境界

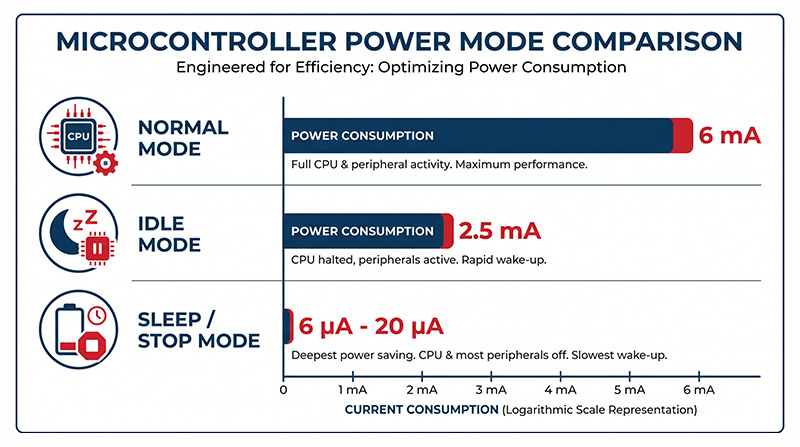

在谈论MCU功耗时，很多人只关注"睡眠电流是多少微安"这个单一指标。但对于真实产品来说，功耗优化是一个系统工程，需要在性能、续航和响应速度之间找到最佳平衡点。CMS8S6980提供了三个层次的低功耗选项，理解它们的适用场景才能真正发挥这颗芯片的节能潜力。

正常运行模式

此时CPU和外设全部工作，系统时钟跑在设定的最高频率。在VDD=5V、Fsys=48MHz（2T模式）条件下，电流约为6mA。这个功耗水平对于需要持续运算的应用（如电机控制算法实时运行）是必要的代价。

空闲模式

CPU停止执行指令，但所有外设保持运行，系统时钟继续供给。VDD=5V、Fsys=24MHz条件下电流降到2.5mA，相比正常运行节省约40%电力。这个模式适用于等待外部事件触发的场景——CPU可以进入空闲状态降低功耗，一旦中断发生立即唤醒响应。

休眠模式

此时CPU和外设全部停止，仅有唤醒电路保持供电。休眠电流在VDD=3V条件下可以低至6μA（完全关闭所有外设）、7μA（保留WUT唤醒定时器）、20μA（保留LSE定时器）三档可选。这个模式专为电池供电的长时间待机场景设计。

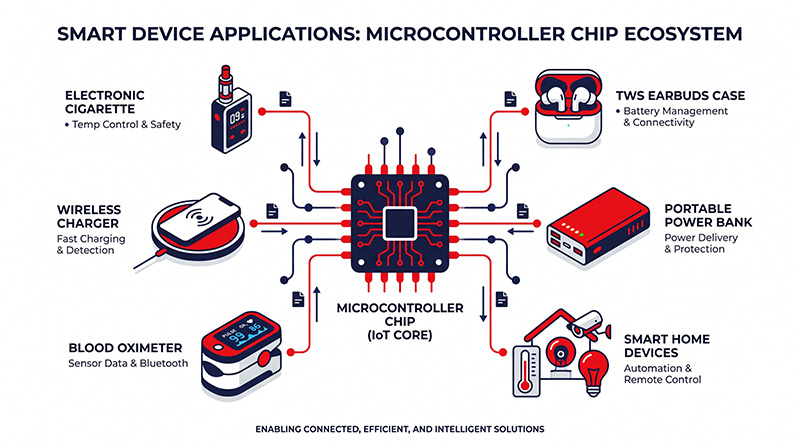

六、热门应用场景全解析

CMS8S6980凭借其丰富的模拟外设和高集成度设计，在多个热门应用领域展现出强大的竞争力。下面我们逐个分析这颗芯片最适合的应用场景。

七、为什么96位UID值得单独一说

每颗CMS8S6980芯片在出厂时都烧录了一个96位唯一ID号（UID）。这个特性在数据手册中只是简单提及，但它的实际应用价值远超这个描述本身。

三大核心应用场景

• ①

  防伪溯源

  在产品交付给客户后，如果出现批次性质量问题，可以通过读取芯片UID追溯到具体的晶圆批次和封装批次，快速定位问题源头

• ②

  加密授权

  固件与硬件绑定，防止抄板和盗用，保护知识产权和产品利润

• ③

  随机数生成

  在安全通信中，96位的熵源可以作为加密会话的初始向量或密钥，避免使用固定随机数带来的安全隐患

八、选型时的四个灵魂拷问

如果你正在评估CMS8S6980是否适合自己的项目，在做最终决策之前，建议认真考虑以下几个问题：

第一问：信号幅度是否落在ADC的最佳测量区间？

如果传感器输出信号幅值较小，考虑是否有必要选择6990系列利用PGA放大后再测量；如果信号幅度接近电源电压，直接用VDD做参考可能是最简单有效的方案。

第二问：故障响应时间要求是多少？

如果是百纳秒级别的需求，比较器联动PWM硬件刹车的方案无法绕过；如果可以达到毫秒级，软件中断处理也能接受，可以省下设计外部比较器电路的精力。

第三问：功耗预算究竟有多少？

6mA的正常运行电流对于插电设备不是问题，但对于纽扣电池供电的产品可能是致命缺陷。需要仔细核算实际工作占空比和休眠时间分布，用加权平均法计算平均电流。

第四问：产品升级计划是什么？

如果未来可能需要增加功能，选择引脚裕量更大的封装会减少改版风险；反之如果产品定义已经非常成熟，紧凑封装可以节省PCB成本。
